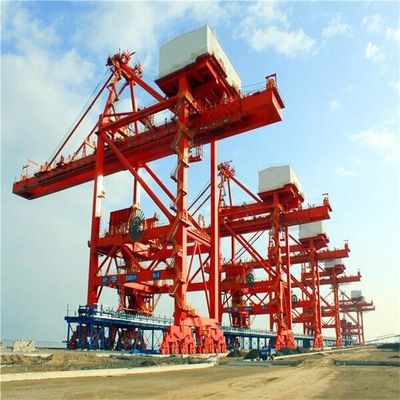

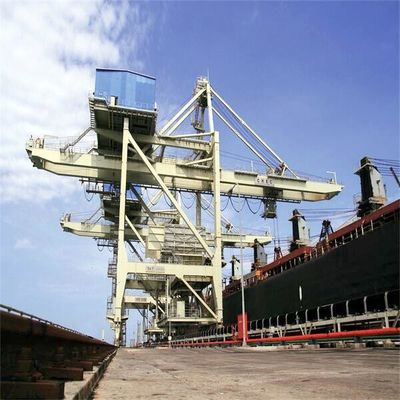

Xử lý vật liệu số lượng lớn Máy dỡ hàng loại nặng
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | SSI |
| Chứng nhận: | manufacture certificate |
| Số mô hình: | Tùy chỉnh |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 |
|---|---|
| Giá bán: | US $1,500,000-5,000,000/ Set |
| chi tiết đóng gói: | Vỏ gỗ hoặc trần |
| Thời gian giao hàng: | 6 tháng sau khi nhận được khoản thanh toán trước |
| Điều khoản thanh toán: | L / C, D / A, D / P, T / T, Western Union, MoneyGram |
| Khả năng cung cấp: | 20 bộ / năm |
|
Thông tin chi tiết |
|||
| Mục: | Thợ dỡ tàu | bức tranh: | thương hiệu hàng đầu |
|---|---|---|---|
| Màu sắc: | Màu xanh da trời | Sức chứa: | 1500t / giờ |
| tính cách: | đáng tin cậy | thành phần: | Thương hiệu châu âu |
| Hàn: | GMAW | NDT: | UT |
| Điểm nổi bật: | Máy dỡ hàng tàu biển Grab Bucket,Máy dỡ hàng loại nặng,Máy bốc dỡ vật liệu khối lượng lớn |
||
Mô tả sản phẩm
Người dỡ hàng tàu liên tục Người bốc dỡ vật liệu số lượng lớn Xử lý hàng hóa Người dỡ hàng
Máy dỡ tàu kiểu cầu vi sai cơ khí (điện) là một bộ các thiết bị dỡ hàng hiệu quả, đáng tin cậy và hiệu suất cao được tùy chỉnh cho hoạt động kinh doanh cảng và bến bãi để xử lý hàng rời khô.
Phương thức truyền động của cơ cấu di chuyển là đa ổ.Cơ cấu di chuyển bao gồm thiết bị lái, thiết bị hỗ trợ đi lại và thiết bị bảo vệ an toàn.Thiết bị hỗ trợ di chuyển sử dụng nhóm bánh xe có dầm cân bằng, bánh xe sử dụng ổ trục lăn với các gờ bánh xe kép và số lượng bánh xe dẫn động không được ít hơn 50% tổng số bánh xe.
Hầu hết bộ phận truyền động là bộ giảm tốc ba trong một, cũng có thể được kết hợp bởi bộ giảm tốc, phanh và động cơ thông qua các khớp nối.
| mô hình | Xe đẩy tự hành | Xe đẩy chính và phụ | Vi sai cơ khí | Vi sai điện |
| trọng lượng(%) | 100% | 80% | 60 ~ 65% | 60% |
| sự ổn định | 1,4 | 1,5 | 1,7 ~ 1,8 | 1,7 ~ 1,8 |
| Dây thừngdài ra | 1 | 6 | 2,5 | 2,5 |
| Sự tiêu thụ năng lượng | 1 | 2,5 | 1.1 | 1,2 |
| Điều hành Giá cả(%) | 100% | 95% | 90% | 90% |
| Lỗi và bảo trì | Phá vỡ tỷ lệ cao và cứng đến duy trì | Tỷ lệ sự cố thấp và dễ bảo trì nhưng hệ thống dây cáp phức tạp | Hệ thống dây thừng đơn giản, dễ thay đổi hộp giảm tốc là thiết kế cụ thể,khó duy trì và thay đổi | Hệ thống dây thừng đơn giản,hộp giảm tốc là tiêu chuẩn,dễ bảo trì,hệ thống điện phức tạp |
| Chi phí cơ bản và cơ sở vật chất (%) | 100% | 95% | 85% | 85% |
| mô hình | Vi sai cơ khí | Vi sai điện |
| trọng lượng (t) | 1100 | 1050 |
|
Khoảng cách đường sắt(m) Khoảng cách bánh xe(m) |
18 ~ 28 18 |
18 ~ 28 18 |
|
Không có bánh xe Áp suất bánh xe T Trình điều khiển KW |
40 50 7,5 * 10 |
40 50 7,5 * 10 |
| Cơ chế luffing KW | 90 ~ 110 | 90 ~ 110 |
| Cơ chế bốn trống KW |
Khởi động 2X500KW Chạy315KW |
4 * 400 |
| Đặc điểm kỹ thuật của người bốc dỡ tàu | ||||||||||||||||
| tàu | sức chứa | thời gian dỡ hàng | sức nâng của lấy |
trọng lượng của lấy một lần |
xe đạp lần |
một chu kỳ | mật độ của nguyên liệu lớn |
đường sắt khoảng cách |
đường sắt | bánh xe sức ép |
mở rộng khoảng cách tiếp cận của lấy |
tầm với phía sau khoảng cách lấy |
cẩu tốc độ |
hạ thấp tốc độ |
xe đẩy tốc độ |
đi du lịch tốc độ |
| DWT | thứ tự | giờ | T | T | S | t / m3 | m | kN | m | m | m / phút | m / phút | m / phút | m / phút | ||
| 1000 | 340 | 2,94 | 10 | 5.5 | 61,82 | 58.23529412 | 0,85 | 16 | QU80 | 350 | 23 | 21 | 90 | 100 | 120 | 25 |
| 5000 | 500-2000 | 2,5 ~ 10 | 12,5 ~ 48 | 7,3 ~ 28 | 67,42 ~ 71,43 | 52,56-53,4 | 0,8 ~ 0,9 | 10,5 ~ 20 | QU80 ~ 100 | 245 ~ 600 | 24 ~ 28 | số 8~16 | 100 ~ 160 | 120 ~ 190 | 150 ~ 240 | 20 |
| 8000 | 1000 | 8.00 | 25 | 14,8 | 67,57 | 53,28 | 20 | QU100 | 350 | 28 | 17 | 135 | 150 | 180 | 20 | |
| 20000 | 800-1000 | 20,00 | 22 ~ 30 | 13,3 ~ 14,8 | 55,56 ~ 67,57 | 53,28 ~ 64,8 | 0,85 | 16 ~ 22 | QU80 ~ 120 | 330 ~ 530 | 24 ~ 38 | 21 | 12 ~ 135 | 135 ~ 150 | 180 | 20 ~ 25 |
| 30000 | 1250 | 24,00 | 32 | 19,6 | 63,78 | 56.448 | 0,95 | 16 | QU100 | 505 | 33 | 14 | 135 | 150 | 220 | 25 |
| 35000 | 800 ~ 1600 | 21,88 ~ 43,75 | 22 ~ 40,5 | 12,8 ~ 25 | 62,52 ~ 76,19 | 54 ~ 57,6 | 0,85 ~ 0,95 | 14 ~ 24 | QU80 ~ 100 | 330 ~ 530 | 27 ~ 31 | 11 ~ 19 | 120 ~ 135 | 135 ~ 180 | 180 ~ 220 | 20 ~ 25 |
| 50000 | 1250 ~ 1650 | 33,3 ~ 40 | 32 ~ 40 | 19,5 ~ 25 | 60 ~ 67,35 | 56,16 ~ 60 | 0,85 ~ 0,95 | 22 ~ 26 | QU100 ~ 120 | 500 ~ 520 | 30 ~ 33 | 17 ~ 19 | 150 ~ 200 | 180 ~ 240 | 180 ~ 220 | 20 ~ 25 |
| 70000 | 1250 ~ 1750 | 40 ~ 56 | 34 ~ 42 | 20,5 ~ 25,75 | 52,08 ~ 68 | 53 ~ 69,12 | 0,85 ~ 0,9 | 22 ~ 30 | QU100 ~ 120 | 500 ~ 600 | 32 ~ 40 | 16,5 ~ 27 | 160 ~ 220 | 190 ~ 240 | 180 ~ 240 | 20 ~ 25 |
| 100000 | 1000 ~ 1800 | 55,56 ~ 100 | 30 ~ 46 | 18 ~ 27,6 | 55,56 ~ 75,12 | 48 ~ 64,8 | 0,8-1 | 22 ~ 26 | QU120 | 450 ~ 600 | 30 ~ 38 | 17 ~ 20 | 135 ~ 180 | 150 ~ 220 | 180 ~ 240 | 25 |
| 150000 | 1800 ~ 2100 | 71,42 ~ 83,33 | 45 ~ 52 | 27,2 ~ 31,5 | 63,16 ~ 66,67 | 54 ~ 57 | 0,90 ~ 2,4 | 24 ~ 28 | QU120 | 600 ~ 736 | 39 ~ 41,5 | 19 ~ 24 | 160 ~ 200 | 190 ~ 240 | 200 ~ 240 | 20 ~ 25 |
Cấu tạo chính của máy bốc dỡ tàu ngoạm kiểu cầu
Cơ chế của máy bốc dỡ tàu ngoạm kiểu cầu
1. cơ chế du lịch
2. Kết cấu chính của máy xếp tàu kiểu cầu.
3. Hệ thống phễu
4. Cơ cấu cẩu gầu ngoạm (vi sai cơ khí bốn phuy)
5. gầu cua (hệ thống quấn dây)
6. Cơ chế luffing
7. hệ thống quấn dây của cơ chế luffing
8. Thiết bị móc an toàn công xôn
9. Hệ thống quấn dây của xe đẩy hỗ trợ dây cáp
Tổng quan về quy trình sản xuất
