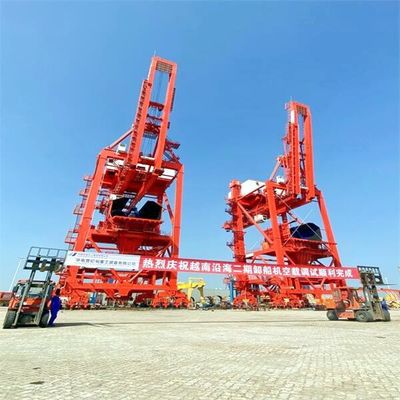

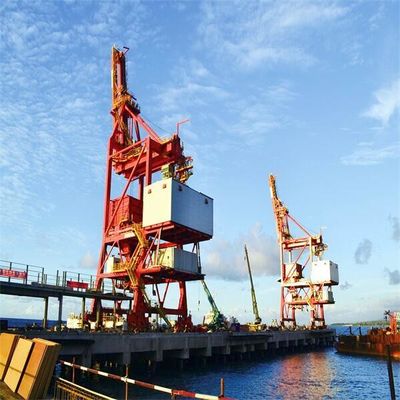

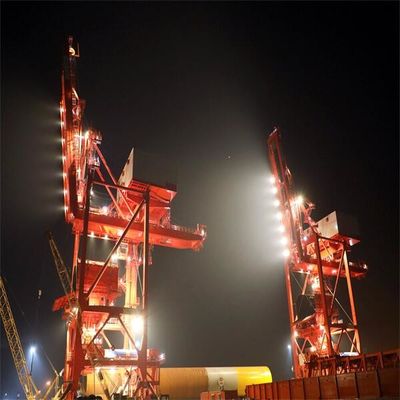

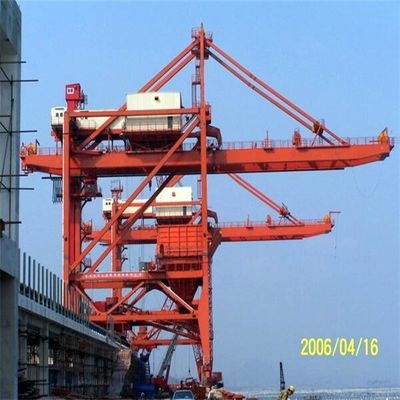

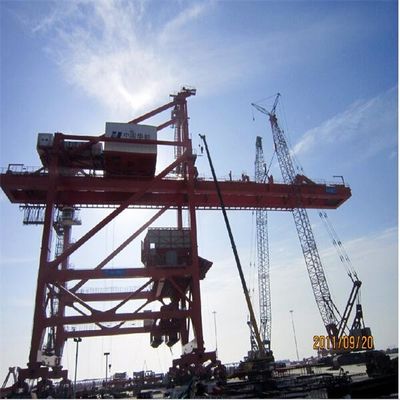

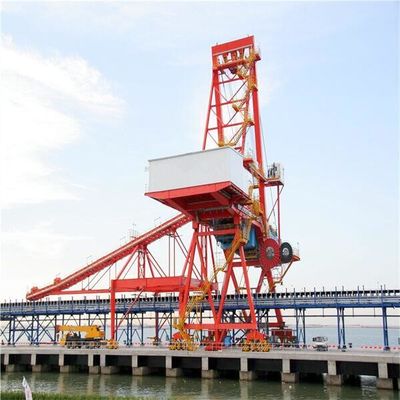

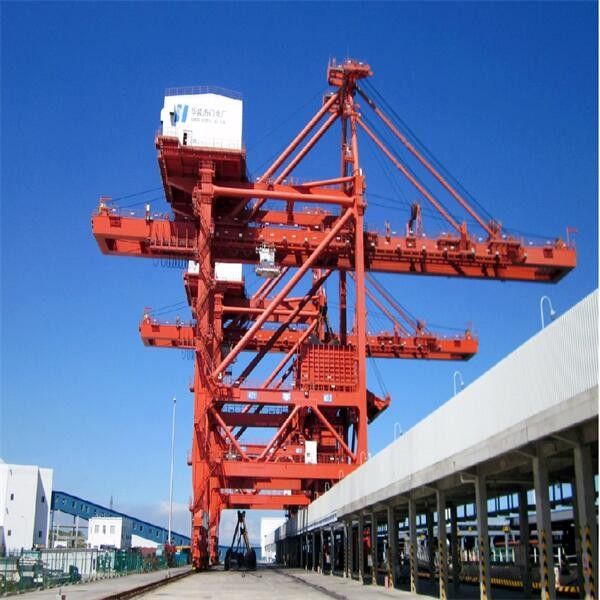

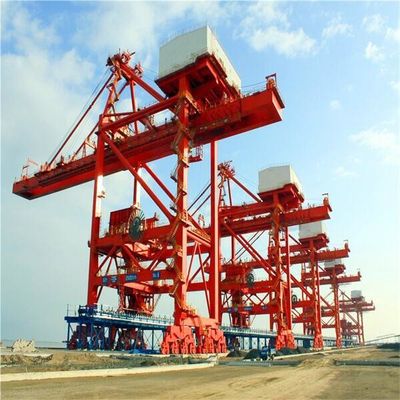

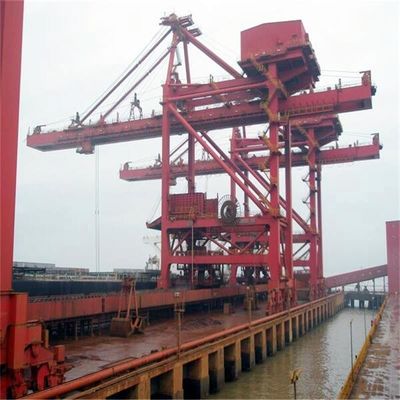

Máy bốc dỡ tàu loại Grab để xếp dỡ vật liệu số lượng lớn tại bến cảng
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | SSI-HDCZ |
| Chứng nhận: | manufacture certificate |
| Số mô hình: | Tùy chỉnh |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 |
|---|---|
| Giá bán: | US $1,500,000-5,000,000/ Set |
| chi tiết đóng gói: | Vỏ gỗ hoặc trần |
| Thời gian giao hàng: | 6 tháng sau khi nhận được khoản thanh toán trước |
| Điều khoản thanh toán: | L / C, D / A, D / P, T / T, Western Union, MoneyGram |
| Khả năng cung cấp: | 20 bộ / năm |
|
Thông tin chi tiết |
|||
| Sự miêu tả: | Grab Type Ship Unloader | địa điểm: | bờ biển |
|---|---|---|---|
| bức tranh: | bởi người dùng | Sức chứa: | 3000 tấn / giờ |
| Ứng dụng: | Nguyên liệu lớn | Lợi thế: | hiệu quả cao |
| price: | low cost | công việc thép: | thép chất lượng cao |
| Điểm nổi bật: | Máy dỡ hàng loại Grab 3000 t / h,Máy bốc dỡ hàng loại Grab Bến cảng,Xếp dỡ vật liệu số lượng lớn Máy dỡ hàng Grab |
||
Mô tả sản phẩm
Xử lý vật liệu số lượng lớn Máy dỡ hàng Tàu loại Lấy hàng Máy dỡ hàng Kiểu đai Hệ thống dỡ hàng liên tục trên tàu
Máy dỡ hàng cầu vi sai cơ khí (điện) là loại máy tiên tiến và được sử dụng rộng rãi nhất hiện nay.Hệ thống nâng, hệ thống mở và hệ thống kéo của nó, được điều khiển bởi bốn trống.Nó được thiết kế đặc biệt để chuyên về các giải pháp xử lý số lượng lớn chuyên nghiệp cung cấp mức hiệu suất rất cao.
| mô hình | Xe đẩy tự hành | Xe đẩy chính và phụ | Vi sai cơ khí | Vi sai điện |
| trọng lượng(%) | 100% | 80% | 60 ~ 65% | 60% |
| sự ổn định | 1,4 | 1,5 | 1,7 ~ 1,8 | 1,7 ~ 1,8 |
| Dây thừngdài ra | 1 | 6 | 2,5 | 2,5 |
| Sự tiêu thụ năng lượng | 1 | 2,5 | 1.1 | 1,2 |
| Điều hành Giá cả(%) | 100% | 95% | 90% | 90% |
| Lỗi và bảo trì | Phá vỡ tỷ lệ cao và cứng đến duy trì | Tỷ lệ sự cố thấp và dễ bảo trì nhưng hệ thống dây cáp phức tạp | Hệ thống dây thừng đơn giản, dễ thay đổi hộp giảm tốc là thiết kế cụ thể,khó duy trì và thay đổi | Hệ thống dây thừng đơn giản,hộp giảm tốc là tiêu chuẩn,dễ bảo trì,hệ thống điện phức tạp |
| Chi phí cơ bản và cơ sở vật chất (%) | 100% | 95% | 85% | 85% |
| mô hình | Vi sai cơ khí | Vi sai điện |
| trọng lượng (t) | 1100 | 1050 |
|
Khoảng cách đường sắt(m) Khoảng cách bánh xe(m) |
18 ~ 28 18 |
18 ~ 28 18 |
|
Không có bánh xe Áp suất bánh xe T Trình điều khiển KW |
40 50 7,5 * 10 |
40 50 7,5 * 10 |
| Cơ chế luffing KW | 90 ~ 110 | 90 ~ 110 |
| Cơ chế bốn trống KW |
Khởi động 2X500KW Chạy315KW |
4 * 400 |
| Đặc điểm kỹ thuật của người bốc dỡ tàu | ||||||||||||||||
| tàu | sức chứa | thời gian dỡ hàng | sức nâng của lấy |
trọng lượng của lấy một lần |
xe đạp lần |
một chu kỳ | mật độ của nguyên liệu lớn |
đường sắt khoảng cách |
đường sắt | bánh xe sức ép |
mở rộng khoảng cách tiếp cận của lấy |
tầm với phía sau khoảng cách lấy |
cẩu tốc độ |
hạ thấp tốc độ |
xe đẩy tốc độ |
đi du lịch tốc độ |
| DWT | thứ tự | giờ | T | T | S | t / m3 | m | kN | m | m | m / phút | m / phút | m / phút | m / phút | ||
| 1000 | 340 | 2,94 | 10 | 5.5 | 61,82 | 58.23529412 | 0,85 | 16 | QU80 | 350 | 23 | 21 | 90 | 100 | 120 | 25 |
| 5000 | 500-2000 | 2,5 ~ 10 | 12,5 ~ 48 | 7,3 ~ 28 | 67,42 ~ 71,43 | 52,56-53,4 | 0,8 ~ 0,9 | 10,5 ~ 20 | QU80 ~ 100 | 245 ~ 600 | 24 ~ 28 | số 8~16 | 100 ~ 160 | 120 ~ 190 | 150 ~ 240 | 20 |
| 8000 | 1000 | 8.00 | 25 | 14,8 | 67,57 | 53,28 | 20 | QU100 | 350 | 28 | 17 | 135 | 150 | 180 | 20 | |
| 20000 | 800-1000 | 20,00 | 22 ~ 30 | 13,3 ~ 14,8 | 55,56 ~ 67,57 | 53,28 ~ 64,8 | 0,85 | 16 ~ 22 | QU80 ~ 120 | 330 ~ 530 | 24 ~ 38 | 21 | 12 ~ 135 | 135 ~ 150 | 180 | 20 ~ 25 |
| 30000 | 1250 | 24,00 | 32 | 19,6 | 63,78 | 56.448 | 0,95 | 16 | QU100 | 505 | 33 | 14 | 135 | 150 | 220 | 25 |
| 35000 | 800 ~ 1600 | 21,88 ~ 43,75 | 22 ~ 40,5 | 12,8 ~ 25 | 62,52 ~ 76,19 | 54 ~ 57,6 | 0,85 ~ 0,95 | 14 ~ 24 | QU80 ~ 100 | 330 ~ 530 | 27 ~ 31 | 11 ~ 19 | 120 ~ 135 | 135 ~ 180 | 180 ~ 220 | 20 ~ 25 |
| 50000 | 1250 ~ 1650 | 33,3 ~ 40 | 32 ~ 40 | 19,5 ~ 25 | 60 ~ 67,35 | 56,16 ~ 60 | 0,85 ~ 0,95 | 22 ~ 26 | QU100 ~ 120 | 500 ~ 520 | 30 ~ 33 | 17 ~ 19 | 150 ~ 200 | 180 ~ 240 | 180 ~ 220 | 20 ~ 25 |
| 70000 | 1250 ~ 1750 | 40 ~ 56 | 34 ~ 42 | 20,5 ~ 25,75 | 52,08 ~ 68 | 53 ~ 69,12 | 0,85 ~ 0,9 | 22 ~ 30 | QU100 ~ 120 | 500 ~ 600 | 32 ~ 40 | 16,5 ~ 27 | 160 ~ 220 | 190 ~ 240 | 180 ~ 240 | 20 ~ 25 |
| 100000 | 1000 ~ 1800 | 55,56 ~ 100 | 30 ~ 46 | 18 ~ 27,6 | 55,56 ~ 75,12 | 48 ~ 64,8 | 0,8-1 | 22 ~ 26 | QU120 | 450 ~ 600 | 30 ~ 38 | 17 ~ 20 | 135 ~ 180 | 150 ~ 220 | 180 ~ 240 | 25 |
| 150000 | 1800 ~ 2100 | 71,42 ~ 83,33 | 45 ~ 52 | 27,2 ~ 31,5 | 63,16 ~ 66,67 | 54 ~ 57 | 0,90 ~ 2,4 | 24 ~ 28 | QU120 | 600 ~ 736 | 39 ~ 41,5 | 19 ~ 24 | 160 ~ 200 | 190 ~ 240 | 200 ~ 240 | 20 ~ 25 |

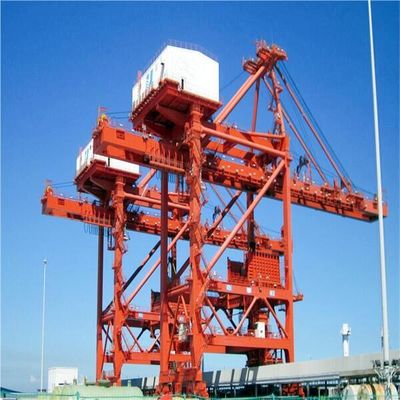

Cấu tạo chính của máy bốc dỡ tàu ngoạm kiểu cầu
Cơ chế của máy bốc dỡ tàu ngoạm kiểu cầu
1. cơ chế du lịch
2. Kết cấu chính của máy xếp tàu kiểu cầu.
3. Hệ thống phễu
4. Cơ cấu cẩu gầu ngoạm (vi sai cơ khí bốn phuy)
5. gầu cua (hệ thống quấn dây)
6. Cơ chế luffing
7. hệ thống quấn dây của cơ chế luffing
8. Thiết bị móc an toàn công xôn
9. Hệ thống quấn dây của xe đẩy hỗ trợ dây cáp
Tổng quan về quy trình sản xuất
