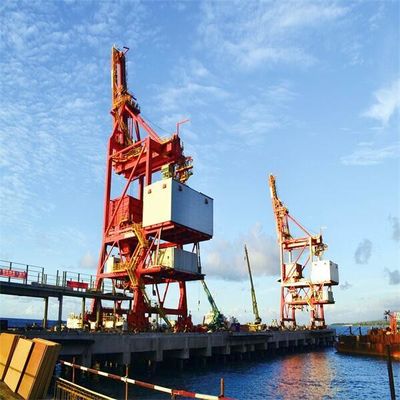

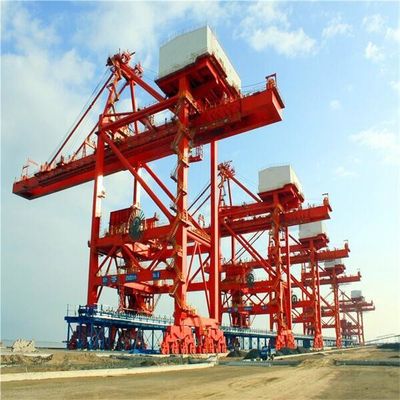

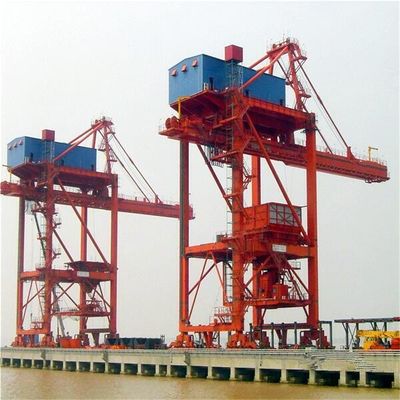

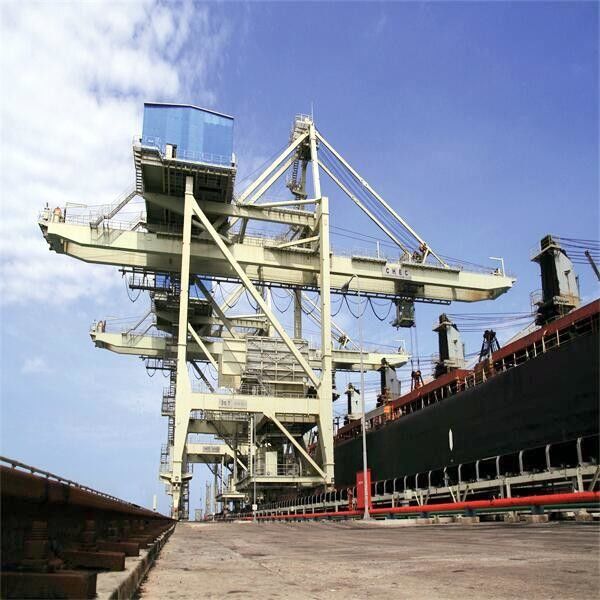

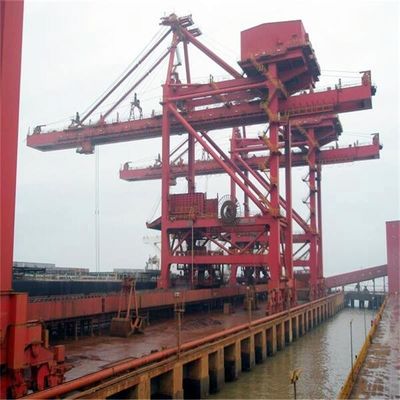

Máy xúc dỡ tàu loại Grab gắn trên đường sắt để xử lý than và quặng
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | SSI-HDCZ |
| Chứng nhận: | manufacture certificate |
| Số mô hình: | Tùy chỉnh |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 |
|---|---|
| Giá bán: | US $1,500,000-5,000,000/ Set |
| chi tiết đóng gói: | Vỏ gỗ hoặc trần |
| Thời gian giao hàng: | 6 tháng sau khi nhận được khoản thanh toán trước |
| Điều khoản thanh toán: | L / C, D / A, D / P, T / T, Western Union, MoneyGram |
| Khả năng cung cấp: | 20 bộ / năm |
|
Thông tin chi tiết |
|||
| Sự miêu tả: | Hệ thống dỡ hàng trên tàu | bức tranh: | Jotun |
|---|---|---|---|
| Màu sắc: | Màu vàng | Sức chứa: | 2600t / giờ |
| tính cách: | đáng tin cậy | Lợi thế: | mức độ bảo trì thấp |
| Động cơ: | thương hiệu hàng đầu | hộp giảm tốc: | Thương hiệu châu âu |
| Điểm nổi bật: | Hệ thống dỡ hàng bằng tàu chở quặng,Máy dỡ hàng bằng tàu có gầu,Máy dỡ hàng kiểu Grab gắn trên đường sắt |
||
Mô tả sản phẩm
Hệ thống dỡ hàng trên tàu Loại Grab Bộ dỡ hàng cho than và quặng Máy bốc dỡ vật liệu số lượng lớn
Máy dỡ hàng tàu SSI-HDCZ thường được thiết kế riêng theo yêu cầu kỹ thuật của khách hàng.
Máy bốc dỡ tàu kiểu cầu bao gồm kiểu xe đẩy tự hành và kiểu xe kéo dây kéo.Loại xe đẩy kéo dây bao gồm loại xe đẩy chính và phụ và loại xe đẩy bốn trống khác nhau.Loại xe đẩy bốn thùng phuy khác nhau bao gồm loại xe đẩy bốn thùng phuy cơ khí và loại xe đẩy bốn thùng phuy vi sai điện.
Máy dỡ hàng cầu vi sai cơ khí (điện) là loại máy tiên tiến và được sử dụng rộng rãi nhất hiện nay.Hệ thống nâng, hệ thống mở và hệ thống kéo của nó, được điều khiển bởi bốn trống.Nó được thiết kế đặc biệt để chuyên về các giải pháp xử lý số lượng lớn chuyên nghiệp cung cấp mức hiệu suất rất cao.
Bằng cách sử dụng các tàu vận tải lớn để vận chuyển toàn bộ máy móc mà không cần tháo dỡ, giúp rút ngắn đáng kể thời gian lắp đặt và vận hành thiết bị tại địa điểm của khách hàng.
| mô hình | Xe đẩy tự hành | Xe đẩy chính và phụ | Vi sai cơ khí | Vi sai điện |
| trọng lượng(%) | 100% | 80% | 60 ~ 65% | 60% |
| sự ổn định | 1,4 | 1,5 | 1,7 ~ 1,8 | 1,7 ~ 1,8 |
| Dây thừngdài ra | 1 | 6 | 2,5 | 2,5 |
| Sự tiêu thụ năng lượng | 1 | 2,5 | 1.1 | 1,2 |
| Điều hành Giá cả(%) | 100% | 95% | 90% | 90% |
| Lỗi và bảo trì | Phá vỡ tỷ lệ cao và cứng đến duy trì | Tỷ lệ sự cố thấp và dễ bảo trì nhưng hệ thống dây cáp phức tạp | Hệ thống dây thừng đơn giản, dễ thay đổi hộp giảm tốc là thiết kế cụ thể,khó duy trì và thay đổi | Hệ thống dây thừng đơn giản,hộp giảm tốc là tiêu chuẩn,dễ bảo trì,hệ thống điện phức tạp |
| Chi phí cơ bản và cơ sở vật chất (%) | 100% | 95% | 85% | 85% |
| mô hình | Vi sai cơ khí | Vi sai điện |
| trọng lượng (t) | 1100 | 1050 |
|
Khoảng cách đường sắt(m) Khoảng cách bánh xe(m) |
18 ~ 28 18 |
18 ~ 28 18 |
|
Không có bánh xe Áp suất bánh xe T Trình điều khiển KW |
40 50 7,5 * 10 |
40 50 7,5 * 10 |
| Cơ chế luffing KW | 90 ~ 110 | 90 ~ 110 |
| Cơ chế bốn trống KW |
Khởi động 2X500KW Chạy315KW |
4 * 400 |
| Đặc điểm kỹ thuật của người bốc dỡ tàu | ||||||||||||||||
| tàu | sức chứa | thời gian dỡ hàng | sức nâng của lấy |
trọng lượng của lấy một lần |
xe đạp lần |
một chu kỳ | mật độ của nguyên liệu lớn |
đường sắt khoảng cách |
đường sắt | bánh xe sức ép |
mở rộng khoảng cách tiếp cận của lấy |
tầm với phía sau khoảng cách lấy |
cẩu tốc độ |
hạ thấp tốc độ |
xe đẩy tốc độ |
đi du lịch tốc độ |
| DWT | thứ tự | giờ | T | T | S | t / m3 | m | kN | m | m | m / phút | m / phút | m / phút | m / phút | ||
| 1000 | 340 | 2,94 | 10 | 5.5 | 61,82 | 58.23529412 | 0,85 | 16 | QU80 | 350 | 23 | 21 | 90 | 100 | 120 | 25 |
| 5000 | 500-2000 | 2,5 ~ 10 | 12,5 ~ 48 | 7,3 ~ 28 | 67,42 ~ 71,43 | 52,56-53,4 | 0,8 ~ 0,9 | 10,5 ~ 20 | QU80 ~ 100 | 245 ~ 600 | 24 ~ 28 | số 8~16 | 100 ~ 160 | 120 ~ 190 | 150 ~ 240 | 20 |
| 8000 | 1000 | 8.00 | 25 | 14,8 | 67,57 | 53,28 | 20 | QU100 | 350 | 28 | 17 | 135 | 150 | 180 | 20 | |
| 20000 | 800-1000 | 20,00 | 22 ~ 30 | 13,3 ~ 14,8 | 55,56 ~ 67,57 | 53,28 ~ 64,8 | 0,85 | 16 ~ 22 | QU80 ~ 120 | 330 ~ 530 | 24 ~ 38 | 21 | 12 ~ 135 | 135 ~ 150 | 180 | 20 ~ 25 |
| 30000 | 1250 | 24,00 | 32 | 19,6 | 63,78 | 56.448 | 0,95 | 16 | QU100 | 505 | 33 | 14 | 135 | 150 | 220 | 25 |
| 35000 | 800 ~ 1600 | 21,88 ~ 43,75 | 22 ~ 40,5 | 12,8 ~ 25 | 62,52 ~ 76,19 | 54 ~ 57,6 | 0,85 ~ 0,95 | 14 ~ 24 | QU80 ~ 100 | 330 ~ 530 | 27 ~ 31 | 11 ~ 19 | 120 ~ 135 | 135 ~ 180 | 180 ~ 220 | 20 ~ 25 |
| 50000 | 1250 ~ 1650 | 33,3 ~ 40 | 32 ~ 40 | 19,5 ~ 25 | 60 ~ 67,35 | 56,16 ~ 60 | 0,85 ~ 0,95 | 22 ~ 26 | QU100 ~ 120 | 500 ~ 520 | 30 ~ 33 | 17 ~ 19 | 150 ~ 200 | 180 ~ 240 | 180 ~ 220 | 20 ~ 25 |
| 70000 | 1250 ~ 1750 | 40 ~ 56 | 34 ~ 42 | 20,5 ~ 25,75 | 52,08 ~ 68 | 53 ~ 69,12 | 0,85 ~ 0,9 | 22 ~ 30 | QU100 ~ 120 | 500 ~ 600 | 32 ~ 40 | 16,5 ~ 27 | 160 ~ 220 | 190 ~ 240 | 180 ~ 240 | 20 ~ 25 |
| 100000 | 1000 ~ 1800 | 55,56 ~ 100 | 30 ~ 46 | 18 ~ 27,6 | 55,56 ~ 75,12 | 48 ~ 64,8 | 0,8-1 | 22 ~ 26 | QU120 | 450 ~ 600 | 30 ~ 38 | 17 ~ 20 | 135 ~ 180 | 150 ~ 220 | 180 ~ 240 | 25 |
| 150000 | 1800 ~ 2100 | 71,42 ~ 83,33 | 45 ~ 52 | 27,2 ~ 31,5 | 63,16 ~ 66,67 | 54 ~ 57 | 0,90 ~ 2,4 | 24 ~ 28 | QU120 | 600 ~ 736 | 39 ~ 41,5 | 19 ~ 24 | 160 ~ 200 | 190 ~ 240 | 200 ~ 240 | 20 ~ 25 |
Cấu tạo chính của máy bốc dỡ tàu ngoạm kiểu cầu
Cơ chế của máy bốc dỡ tàu ngoạm kiểu cầu
1. cơ chế du lịch
2. Kết cấu chính của máy xếp tàu kiểu cầu.
3. Hệ thống phễu
4. Cơ cấu cẩu gầu ngoạm (vi sai cơ khí bốn phuy)
5. gầu cua (hệ thống quấn dây)
6. Cơ chế luffing
7. hệ thống quấn dây của cơ chế luffing
8. Thiết bị móc an toàn công xôn
9. Hệ thống quấn dây của xe đẩy hỗ trợ dây cáp
Tổng quan về quy trình sản xuất
Về chúng tôi
Shanghai Sunshine Industrial Technology Co., Ltd. lấy việc phát triển năng lực sản xuất chính xác làm mục tiêu chiến lược, tích hợp năng lực thiết kế và năng lực sản xuất, thiết kế các thiết bị và hệ thống chuyên nghiệp để xếp dỡ các loại hàng rời khô khác nhau, và chuyên sản xuất các loại hàng chính xác cỡ lớn và vừa các bộ phận của thiết bị.Shanghai Sunshine có khả năng R & D và thiết kế tuyệt vời của thiết bị vận chuyển hàng rời và tích hợp năng lực sản xuất vượt trội và nhiều năm kinh nghiệm sản xuất của nhà máy Tonglu Fuchunjiang Power Generation.Shanghai Sunshine có năng lực kỹ thuật và khả năng sản xuất mạnh mẽ với chất lượng cao và giá nhân công thấp.Thiết bị bốc xếp của chúng tôi bao gồm máy lật tàu, máy xếp tàu, máy xúc tàu, v.v. thiết bị lưu trữ bao gồm máy xúc lật bánh gầu, máy thu hồi bừa, băng tải cạp, vv Ngoài ra Shanghai Sunshine còn cung cấp các bộ phận và kết cấu thép hàn cho các thiết bị hạng nặng.
