Hệ thống xếp dỡ tàu loại đai để xếp hàng khối lượng lớn từ tàu
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | SSI |
| Chứng nhận: | manufacture certificate |
| Số mô hình: | tùy chỉnh |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 |
|---|---|
| Giá bán: | US $1,500,000-5,000,000/ Set |
| chi tiết đóng gói: | Vỏ gỗ hoặc trần |
| Thời gian giao hàng: | 6 tháng sau khi nhận được khoản thanh toán trước |
| Điều khoản thanh toán: | L / C, D / A, D / P, T / T, Western Union, MoneyGram |
| Khả năng cung cấp: | 20 bộ / năm |
|
Thông tin chi tiết |
|||
| Sản phẩm: | Hệ thống dỡ hàng trên tàu | bức tranh: | PPG |
|---|---|---|---|
| Màu sắc: | lời khuyên của người dùng | DFT: | 315um |
| Sức chứa: | 800 t / h | Lợi thế: | hiệu suất cao |
| ích lợi: | giá thấp | xử lý vật liệu: | Nguyên liệu lớn |
| Điểm nổi bật: | Hệ thống dỡ hàng tàu kiểu vành đai,Máy dỡ hàng tàu bằng cơ khí Môi trường biển,Máy dỡ hàng kiểu vành đai cho tàu |
||
Mô tả sản phẩm
Hệ thống xếp dỡ hàng hóa lớn Loại dây đai tàu thủy Máy dỡ hàng tàu biển Xử lý vật liệu số lượng lớn Máy dỡ hàng tàu biển
Máy dỡ tàu kiểu cầu vi sai cơ khí (điện) là một bộ các thiết bị dỡ hàng hiệu quả, đáng tin cậy và hiệu suất cao được tùy chỉnh cho hoạt động kinh doanh cảng và bến bãi để xử lý hàng rời khô.

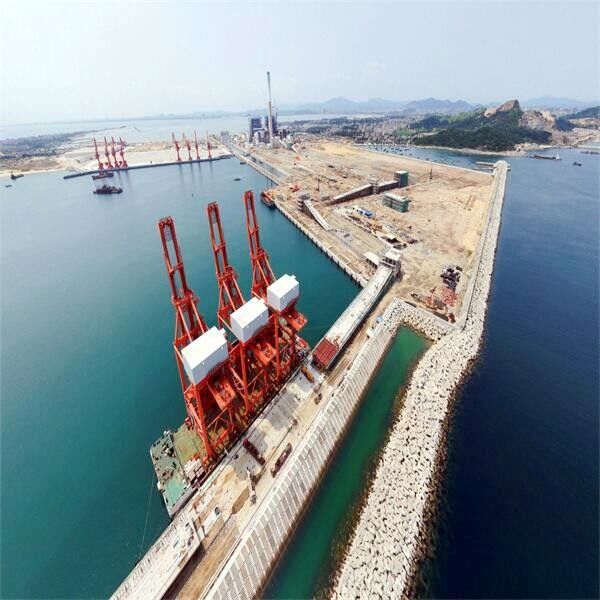

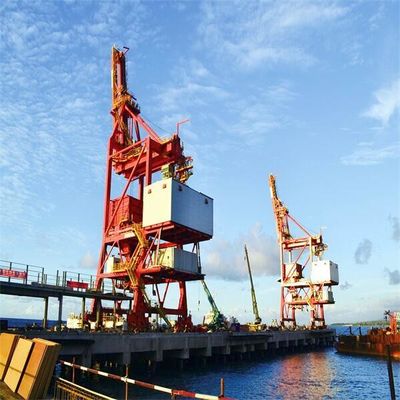

Máy dỡ hàng trên tàu được lắp đặt trên cảng, dỡ hàng rời khô (than, quặng, bột khoáng, xi măng, than cốc, tro, ngũ cốc, v.v.) từ khoang tàu thông qua gầu ngoạm.Xả hàng rời khô vào phễu, sau đó đến băng tải qua phễu.Bằng băng chuyền, hàng rời khô được chuyển đến kho để lưu trữ.
Máy bốc dỡ tàu kiểu cầu bao gồm kiểu xe đẩy tự hành và kiểu xe kéo dây kéo.Loại xe đẩy kéo dây bao gồm loại xe đẩy chính và phụ và loại xe đẩy bốn trống khác nhau.Loại xe đẩy bốn thùng phuy khác nhau bao gồm loại xe đẩy bốn thùng phuy cơ khí và loại xe đẩy bốn thùng phuy vi sai điện.
Máy dỡ hàng cầu vi sai cơ khí (điện) là loại máy tiên tiến và được sử dụng rộng rãi nhất hiện nay.Hệ thống nâng, hệ thống mở và hệ thống kéo của nó, được điều khiển bởi bốn trống.Nó được thiết kế đặc biệt để chuyên về các giải pháp xử lý số lượng lớn chuyên nghiệp cung cấp mức hiệu suất rất cao.
| mô hình | Xe đẩy tự hành | Xe đẩy chính và phụ | Vi sai cơ khí | Vi sai điện |
| trọng lượng(%) | 100% | 80% | 60 ~ 65% | 60% |
| sự ổn định | 1,4 | 1,5 | 1,7 ~ 1,8 | 1,7 ~ 1,8 |
| Dây thừngdài ra | 1 | 6 | 2,5 | 2,5 |
| Sự tiêu thụ năng lượng | 1 | 2,5 | 1.1 | 1,2 |
| Điều hành Giá cả(%) | 100% | 95% | 90% | 90% |
| Lỗi và bảo trì | Phá vỡ tỷ lệ cao và cứng đến duy trì | Tỷ lệ sự cố thấp và dễ bảo trì nhưng hệ thống dây cáp phức tạp | Hệ thống dây thừng đơn giản, dễ thay đổi hộp giảm tốc là thiết kế cụ thể,khó duy trì và thay đổi | Hệ thống dây thừng đơn giản,hộp giảm tốc là tiêu chuẩn,dễ bảo trì,hệ thống điện phức tạp |
| Chi phí cơ bản và cơ sở vật chất (%) | 100% | 95% | 85% | 85% |
| mô hình | Vi sai cơ khí | Vi sai điện |
| trọng lượng (t) | 1100 | 1050 |
|
Khoảng cách đường sắt(m) Khoảng cách bánh xe(m) |
18 ~ 28 18 |
18 ~ 28 18 |
|
Không có bánh xe Áp suất bánh xe T Trình điều khiển KW |
40 50 7,5 * 10 |
40 50 7,5 * 10 |
| Cơ chế luffing KW | 90 ~ 110 | 90 ~ 110 |
| Cơ chế bốn trống KW |
Khởi động 2X500KW Chạy315KW |
4 * 400 |
| Đặc điểm kỹ thuật của người bốc dỡ tàu | ||||||||||||||||
| tàu | sức chứa | thời gian dỡ hàng | sức nâng của lấy |
trọng lượng của lấy một lần |
xe đạp lần |
một chu kỳ | mật độ của nguyên liệu lớn |
đường sắt khoảng cách |
đường sắt | bánh xe sức ép |
mở rộng khoảng cách tiếp cận của lấy |
tầm với phía sau khoảng cách lấy |
cẩu tốc độ |
hạ thấp tốc độ |
xe đẩy tốc độ |
đi du lịch tốc độ |
| DWT | thứ tự | giờ | T | T | S | t / m3 | m | kN | m | m | m / phút | m / phút | m / phút | m / phút | ||
| 1000 | 340 | 2,94 | 10 | 5.5 | 61,82 | 58.23529412 | 0,85 | 16 | QU80 | 350 | 23 | 21 | 90 | 100 | 120 | 25 |
| 5000 | 500-2000 | 2,5 ~ 10 | 12,5 ~ 48 | 7,3 ~ 28 | 67,42 ~ 71,43 | 52,56-53,4 | 0,8 ~ 0,9 | 10,5 ~ 20 | QU80 ~ 100 | 245 ~ 600 | 24 ~ 28 | số 8~16 | 100 ~ 160 | 120 ~ 190 | 150 ~ 240 | 20 |
| 8000 | 1000 | 8.00 | 25 | 14,8 | 67,57 | 53,28 | 20 | QU100 | 350 | 28 | 17 | 135 | 150 | 180 | 20 | |
| 20000 | 800-1000 | 20,00 | 22 ~ 30 | 13,3 ~ 14,8 | 55,56 ~ 67,57 | 53,28 ~ 64,8 | 0,85 | 16 ~ 22 | QU80 ~ 120 | 330 ~ 530 | 24 ~ 38 | 21 | 12 ~ 135 | 135 ~ 150 | 180 | 20 ~ 25 |
| 30000 | 1250 | 24,00 | 32 | 19,6 | 63,78 | 56.448 | 0,95 | 16 | QU100 | 505 | 33 | 14 | 135 | 150 | 220 | 25 |
| 35000 | 800 ~ 1600 | 21,88 ~ 43,75 | 22 ~ 40,5 | 12,8 ~ 25 | 62,52 ~ 76,19 | 54 ~ 57,6 | 0,85 ~ 0,95 | 14 ~ 24 | QU80 ~ 100 | 330 ~ 530 | 27 ~ 31 | 11 ~ 19 | 120 ~ 135 | 135 ~ 180 | 180 ~ 220 | 20 ~ 25 |
| 50000 | 1250 ~ 1650 | 33,3 ~ 40 | 32 ~ 40 | 19,5 ~ 25 | 60 ~ 67,35 | 56,16 ~ 60 | 0,85 ~ 0,95 | 22 ~ 26 | QU100 ~ 120 | 500 ~ 520 | 30 ~ 33 | 17 ~ 19 | 150 ~ 200 | 180 ~ 240 | 180 ~ 220 | 20 ~ 25 |
| 70000 | 1250 ~ 1750 | 40 ~ 56 | 34 ~ 42 | 20,5 ~ 25,75 | 52,08 ~ 68 | 53 ~ 69,12 | 0,85 ~ 0,9 | 22 ~ 30 | QU100 ~ 120 | 500 ~ 600 | 32 ~ 40 | 16,5 ~ 27 | 160 ~ 220 | 190 ~ 240 | 180 ~ 240 | 20 ~ 25 |
| 100000 | 1000 ~ 1800 | 55,56 ~ 100 | 30 ~ 46 | 18 ~ 27,6 | 55,56 ~ 75,12 | 48 ~ 64,8 | 0,8-1 | 22 ~ 26 | QU120 | 450 ~ 600 | 30 ~ 38 | 17 ~ 20 | 135 ~ 180 | 150 ~ 220 | 180 ~ 240 | 25 |
| 150000 | 1800 ~ 2100 | 71,42 ~ 83,33 | 45 ~ 52 | 27,2 ~ 31,5 | 63,16 ~ 66,67 | 54 ~ 57 | 0,90 ~ 2,4 | 24 ~ 28 | QU120 | 600 ~ 736 | 39 ~ 41,5 | 19 ~ 24 | 160 ~ 200 | 190 ~ 240 | 200 ~ 240 | 20 ~ 25 |

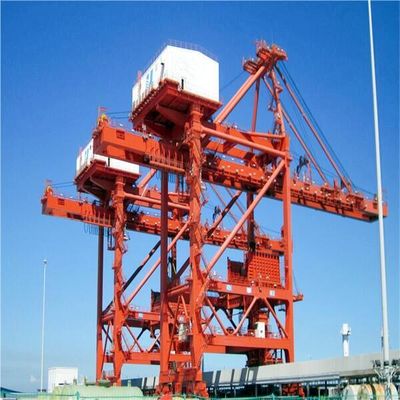

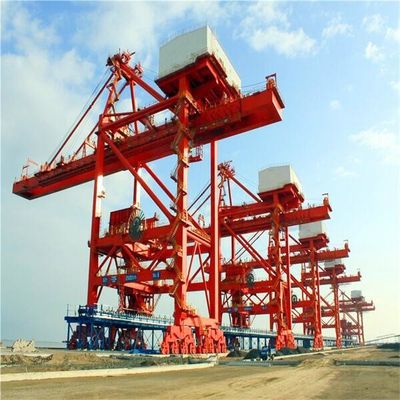

Cấu tạo chính của máy bốc dỡ tàu ngoạm kiểu cầu
Cơ chế của máy bốc dỡ tàu ngoạm kiểu cầu
1. cơ chế du lịch
Phương thức truyền động của cơ cấu di chuyển là đa ổ.Cơ cấu di chuyển bao gồm thiết bị lái, thiết bị hỗ trợ đi lại và thiết bị bảo vệ an toàn.Thiết bị hỗ trợ di chuyển sử dụng nhóm bánh xe có dầm cân bằng, bánh xe sử dụng ổ trục lăn với các gờ bánh xe kép và số lượng bánh xe dẫn động không được ít hơn 50% tổng số bánh xe.
Hầu hết các bộ phận truyền động là bộ giảm tốc ba trong một, cũng có thể được kết hợp bởi bộ giảm tốc, phanh và động cơ thông qua các khớp nối
2. Kết cấu chính của máy xếp tàu kiểu cầu.
Kết nối của kết cấu thép chính của máy dỡ hàng thông qua kết nối cứng, và độ cứng của toàn bộ máy là đủ mạnh.
Thép hình chữ T cán được sử dụng cho dầm phía trước và phía sau của người dỡ hàng tàu và dầm đường ray xe đẩy không có mối hàn phi lê, để tránh nứt do mỏi mối hàn có thể xảy ra khi bánh xe đẩy được lăn qua lại.
