Hệ thống xếp và thu hồi kiểu cầu cho nhà máy xử lý than hình tròn

Mô tả sản phẩm

Hệ thống xếp và thu hồi kiểu cầu để xử lý than

Máy xếp và máy xúc lật giàn tròn chủ yếu được sử dụng trong vật liệu xây dựng, than, luyện kim, điện, cảng và các ngành công nghiệp khác, và chủ yếu được sử dụng để xếp đá vôi hoặc than đá và các vật liệu rời khác.Công xôn của máy xếp được trang bị băng tải, băng tải này đi qua mái lưới kết cấu thép của nhà máy tập kết tròn từ băng tải trên giàn, và nguyên liệu đầu vào hoàn thành việc xếp hình nón vòng qua băng tải trên công xôn của người xếp chồng lên nhau;Người khai hoang hoàn thành công việc thu hồi thông qua ba quy trình liên kết: hệ thống di chuyển, hệ thống luffing và hệ thống cạp.Máy xúc cạp nạo nguyên liệu vào phễu hình nón dưới cột trung tâm dọc theo độ dốc của đống và xuất nguyên liệu qua máy cấp liệu rung và băng tải ngầm.

Tính năng

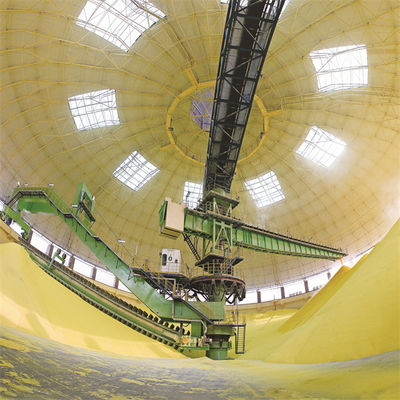

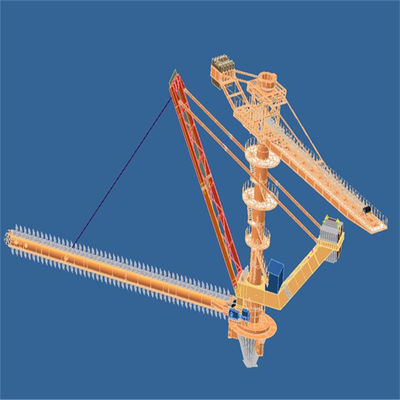

Các thành phần chính của máy xếp và máy thu hồi hình tròn

1. Kết cấu thép xếp, băng tải đúc hẫng

Xe nâng công xôn lấy cột trụ làm trung tâm, một đầu là băng tải kết cấu thép đúc hẫng, đầu còn lại là hộp đối trọng.Bộ phận quay vòng xếp chồng ở giữa được kết nối với cột trung tâm bằng ổ trục quay và bộ phận xếp chồng có thể quay bằng cách nối bánh răng trên bộ dẫn động quay vòng với bánh răng trên cột trung tâm.Nguyên liệu vào kho chứa hình tròn được bốc dỡ ở đầu băng tải công xôn và được xếp thẳng vào kho.Máy xếp quay theo một góc nhất định để xếp chồng dốc cho đến khi xếp thành đống hình khuyên.

Có hai loại kết cấu chính của máy xếp công xôn, loại cố định công xôn và loại công xôn.

So sánh hai loại ngăn xếp:

(1) Ưu điểm của máy xếp cố định là cấu trúc đơn giản và chi phí thấp.Nhược điểm là khi không xếp được phần dưới của máy xếp hoặc đống nguyên liệu thấp thì sự chênh lệch rất lớn, và bụi ở kho chứa nhiều hơn (kể cả có hệ thống phun).

(2) Máy xếp lu sử dụng xi lanh thủy lực để nâng hoặc hạ công xôn.Ưu điểm của nó là công xôn có thể nâng lên hạ xuống theo chiều cao chất xếp để giảm rơi vật liệu và tránh bụi bay.Đồng thời, nó có thể giảm chiều cao của cột trung tâm và giảm chi phí.Điểm bất lợi là cấu trúc phức tạp hơn.

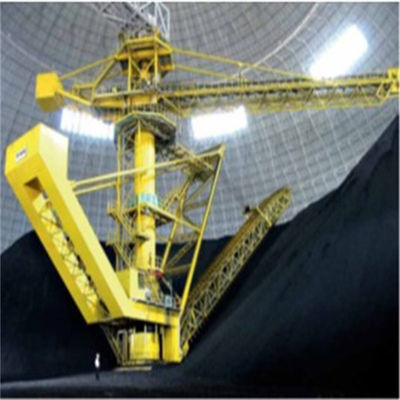

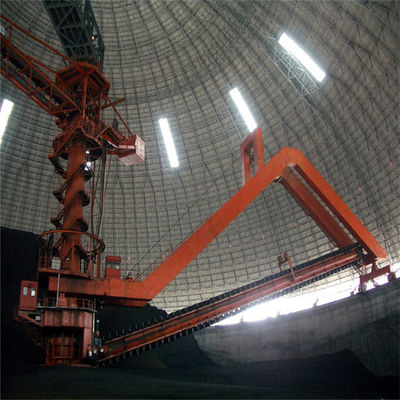

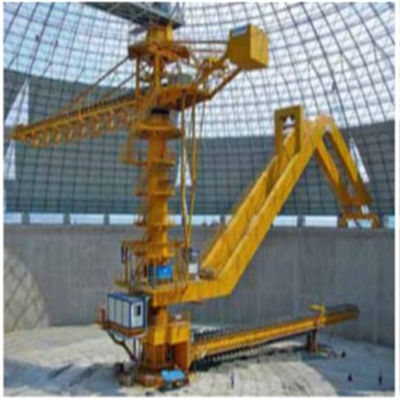

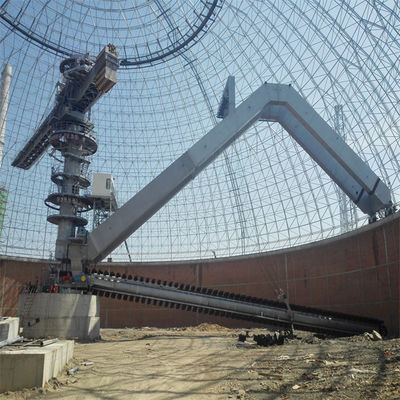

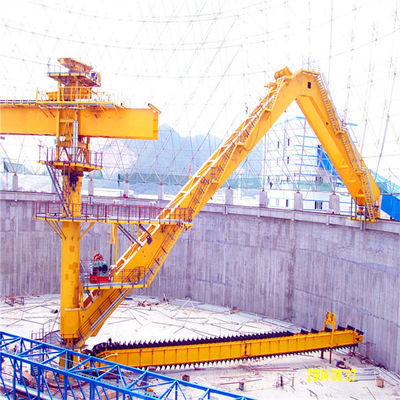

2. Máy xếp giàn

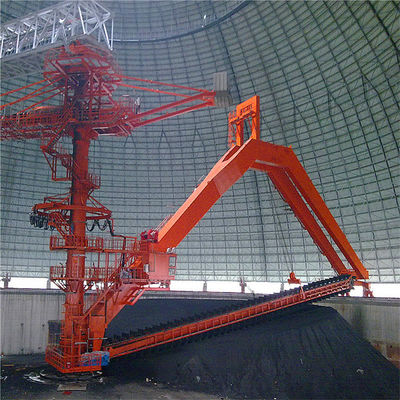

Thiết bị thu hồi cạp giàn chủ yếu bao gồm giàn, cơ cấu di chuyển, cơ cấu lu lu thu hồi và thiết bị thu hồi cạp.Giàn là thành phần chính của việc xoay, luffing và hỗ trợ tải trọng của máy xúc cạp.Bộ thu hồi cạp được đặt dưới giàn.Cơ chế luffing sử dụng kiểu tời cơ học và một đầu của giàn được kết nối với cột trung tâm bằng ổ lăn, Đầu kia được đỡ trên rãnh tròn ở phần trên của tường chắn nhà kho, và chuyển động quay của bánh xe di chuyển trên đường tròn.Bộ thu hồi giàn có kết cấu chắc chắn và phần lớn trọng lượng của giàn được chịu bởi tường chắn, điều này giúp cải thiện đáng kể trạng thái ứng suất của cột trung tâm và làm cho hoạt động đáng tin cậy hơn.
Cơ cấu di chuyển bao gồm nhóm bánh xe dẫn động, hệ thống phát hiện và điều khiển điện di chuyển và hệ thống bôi trơn.Xét yêu cầu chuyển động hai chiều của giàn xoay trong điều kiện bất lợi nhất, hai bánh xe di chuyển được dùng làm bánh dẫn động.Bộ bánh xe được dẫn động cơ học bằng cách điều chỉnh tốc độ tần số thay đổi.Điều chỉnh tốc độ vô cấp của tốc độ di chuyển làm việc và tốc độ di chuyển không làm việc (để đảm bảo hoạt động bình thường và an toàn của máy xúc lật tròn, đặt tốc độ chậm và nhanh tương ứng theo điều kiện vận hành tại chỗ, tức là tốc độ di chuyển làm việc và tốc độ di chuyển không làm việc).Để đảm bảo rằng ứng suất của giàn là hợp lý và áp suất bánh xe của mỗi nhóm bánh dưới giàn là như nhau, giàn được gắn bản lề với các nhóm hai bánh và mỗi điểm bản lề thông qua loại trục.Ngoài ra, ổ trục khớp được sử dụng ở phần kết nối giữa giàn và kết cấu đi bộ để đảm bảo rằng giàn có thể tự động thích ứng với sự thay đổi của đường đua.Việc bôi trơn từng ổ trục đỡ và trục bản lề của cơ cấu di chuyển thông qua bôi trơn tập trung bằng mỡ.

3. Scraper

(1) Máy xúc cạp sử dụng một đĩa xích để dẫn động xích con lăn, và sau đó xích con lăn dẫn động máy cạp để thu hồi.Phương pháp này có lực kéo lớn, lực cản tuyến tính nhỏ và độ bền.Đó là một phương pháp khai hoang kết hợp giữa khai hoang và vận chuyển.
(2) Máy gạt được cố định trên cơ cấu xích kép và đĩa xích được dẫn động bởi động cơ ở phía sau để chuyển động tròn.Máy cạp gạt vật liệu ở phần dưới của máy xếp vào phễu hình nón ở phần dưới của cột vua.
(3) Máy cạp sử dụng cấu trúc tấm gấp với độ nghiêng chuyển tiếp ở cả hai phía, được hàn bằng thép tấm và có đủ độ bền và độ cứng.Có răng cạo ở cả hai mặt của cạp.Cấu trúc này có thể cắt vật liệu theo chiều hiệu quả nhất, và dao cạp không dính vào vật liệu và không quay trở lại.Thân máy cạp và xích con lăn được nối với nhau bằng bu lông cường độ cao, thuận tiện cho việc bảo dưỡng và tháo lắp.Xích có thể được chia thành xích lắp trong và xích ngoài tùy theo vị trí đặt con lăn.So với xích gắn trong, xích ngoài có ưu điểm là tiếng ồn thấp và không cần bảo trì
(4) Thiết bị dẫn động máy cạp có cấu tạo gồm động cơ, hộp giảm tốc, khớp nối thủy lực, ... Thiết bị dẫn động chịu va đập và thuận tiện cho việc bảo trì.Thiết bị lái xe được trang bị điện kép an toàn và bảo vệ quá tải và được trang bị thiết bị hấp thụ sốc tốt.
(5) Thiết bị căng của máy xúc cạp được đặt ở đĩa xích đầu.Thiết bị căng là căng thủy lực, với độ căng không đổi và dễ dàng vận hành và điều chỉnh.

Các ứng dụng

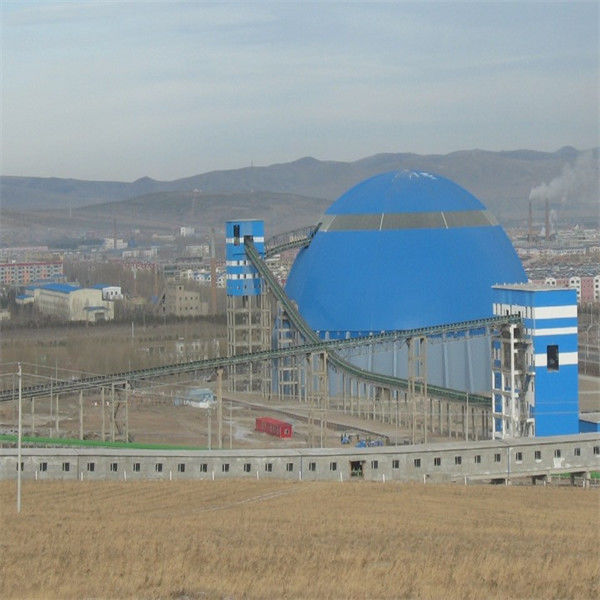

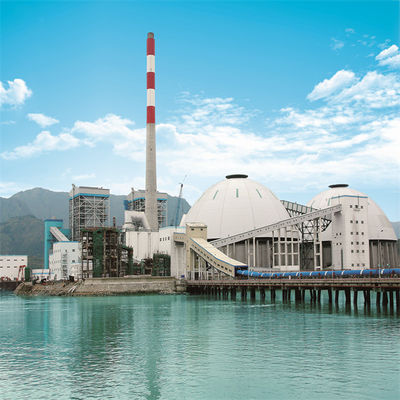

Trường hợp 1

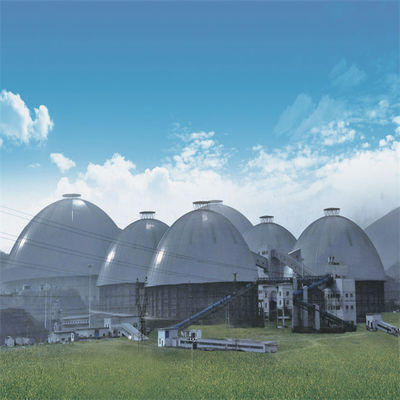

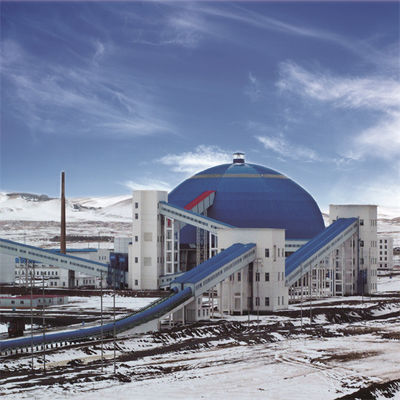

Case2
