Mô tả sản phẩm

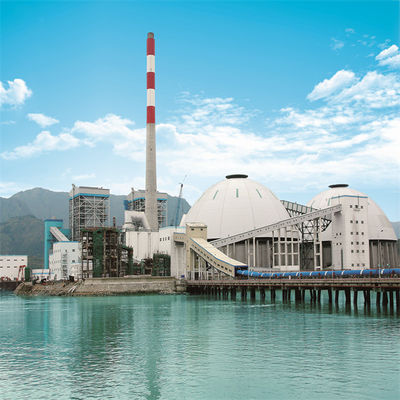

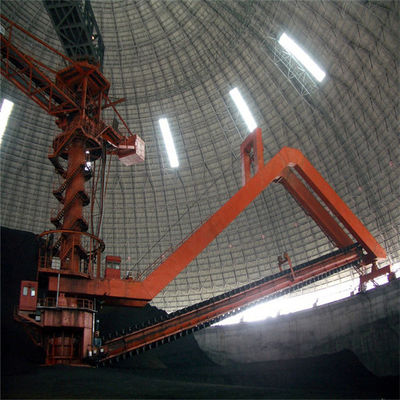

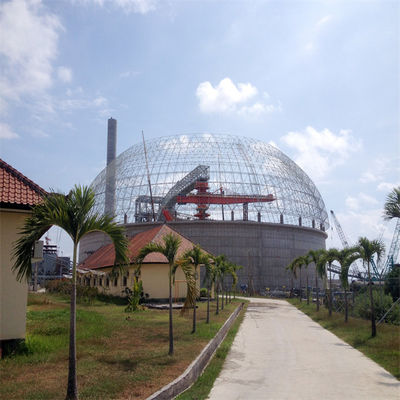

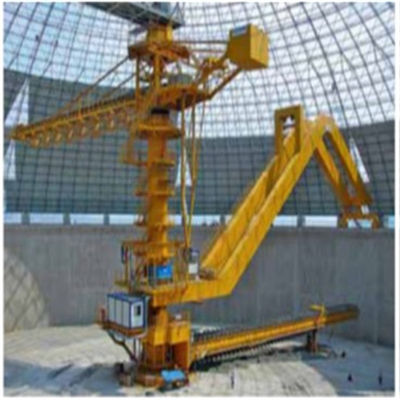

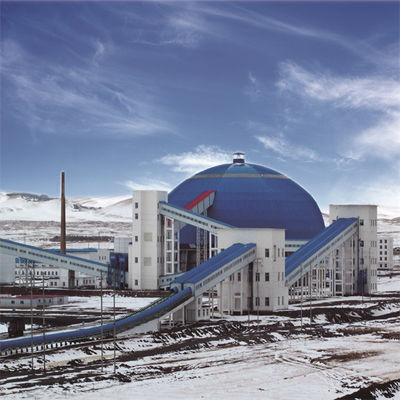

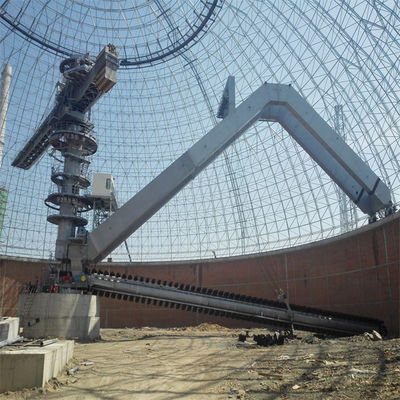

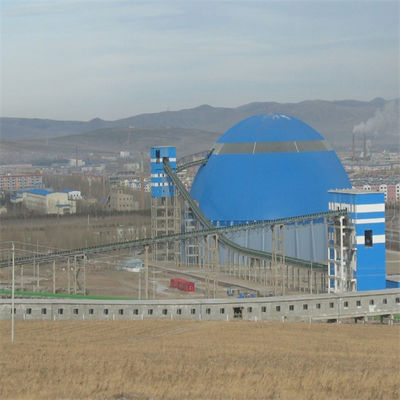

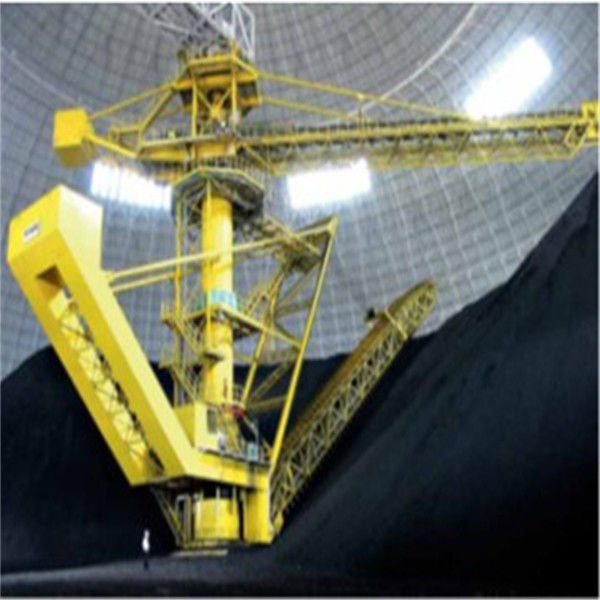

Giới thiệu máy xếp và máy thu hồi hình tròn



一, Tổng hợp



Máy xếp và máy xúc lật giàn tròn chủ yếu được sử dụng trong vật liệu xây dựng, than, luyện kim, điện, cảng và các ngành công nghiệp khác, và chủ yếu được sử dụng để xếp đá vôi hoặc than đá và các vật liệu rời khác.Công xôn của máy xếp được trang bị băng tải, băng tải này đi qua mái lưới kết cấu thép của nhà máy tập kết tròn từ băng tải trên giàn và nguyên liệu đầu vào hoàn thành việc xếp hình nón vòng qua băng tải trên công xôn của người xếp chồng lên nhau;Người khai hoang hoàn thành công việc thu hồi thông qua ba quy trình liên kết: hệ thống di chuyển, hệ thống luffing và hệ thống cạp.Máy cào bóc xúc vật liệu vào phễu hình nón dưới cột trung tâm dọc theo độ dốc của đống, và xuất vật liệu qua máy cấp liệu rung và băng tải ngầm.

二, Các thành phần chính của máy xếp tròn và máy thu hồi

1. Kết cấu thép xếp, băng tải đúc hẫng

Xe nâng công xôn lấy cột trụ làm trung tâm, một đầu là băng tải kết cấu thép đúc hẫng, đầu còn lại là hộp đối trọng.Phần xoay xếp chồng ở giữa được kết nối với cột trung tâm bằng ổ trục quay và bộ xếp có thể quay bằng cách nối bánh răng trên bộ điều khiển quay với bánh răng trên cột trung tâm.Nguyên liệu vào kho chứa tròn được dỡ xuống ở đầu băng tải công xôn và được xếp thẳng vào kho.Bộ xếp chồng quay theo một góc nhất định để xếp chồng theo độ dốc cho đến khi nó được xếp thành đống hình khuyên.

Có hai loại kết cấu chính của máy xếp công xôn, loại cố định công xôn và loại công xôn.

So sánh hai loại máy xếp:

(1) Ưu điểm của máy xếp cố định là cấu trúc đơn giản và chi phí thấp.Nhược điểm là khi phần dưới của máy xếp không được xếp hoặc đống nguyên liệu thấp thì sự chênh lệch rất lớn, và bụi ở kho chứa nhiều hơn (kể cả có hệ thống phun).

(2) Máy xếp lu sử dụng xi lanh thủy lực để nâng hoặc hạ công xôn.Ưu điểm của nó là công xôn có thể nâng lên hạ xuống theo chiều cao chất xếp để giảm rơi vãi vật liệu và tránh bụi bay.Đồng thời, nó có thể giảm chiều cao của cột trung tâm và giảm chi phí.Điểm bất lợi là cấu trúc phức tạp hơn.





2.King cột và cơ chế quay của máy xếp hình tròn và máy thu hồi

(1) Cột vua của máy xếp chồng lên nhau nằm ở trung tâm của kho dự trữ hình tròn.Nó là một thành phần quan trọng của bộ thu hồi chất xếp chồng.Nó không chỉ chịu tải các thành phần chính và giá đỡ đầu vào mà còn là trung tâm lắp đặt của các thành phần.Do đó, yêu cầu về quy trình sản xuất và lắp đặt của nó rất cao.Nó được làm bằng thép tấm cuộn thành hình trụ và hàn và lắp ráp.Mô hình tiện ích được cung cấp với một cấu trúc thép xếp chồng, một ổ lăn cho bộ phận quay xếp chồng và một dây kéo kết nối các thành phần thiết bị khác nhau
(2) Phần trên cùng của cột vua là bộ phận quay xếp chồng, phần trên của nó được kết nối với giàn băng tải đi vào kho chứa hình tròn thông qua ổ trục quay và đóng vai trò như một điểm hỗ trợ cho tải trọng của giàn và phần dưới được liên kết với cột giữa thông qua ổ trục quay.
(3) Để cho phép thiết bị ổ trục quay có thể chịu lực dọc, lực ngang và mômen lật lớn, loại hỗ trợ ổ trục quay được sử dụng.Ổ trục quay được bảo vệ bằng một tấm che bụi.Cấu trúc của nó có thể thích ứng với môi trường làm việc khắc nghiệt và có các chức năng ngăn bụi, ngăn ngâm nước, tiếp nhiên liệu, làm sạch và bảo trì.



3. giàn xếp chồng lên nhau

Thiết bị thu hồi cạp giàn chủ yếu bao gồm giàn, cơ cấu di chuyển, cơ cấu thu hồi luffing và thiết bị thu hồi cạp.Giàn là thành phần chính của việc xoay, luffing và hỗ trợ tải trọng của máy xúc cạp.Bộ thu hồi cạp được đặt dưới giàn.Cơ chế luffing sử dụng loại tời cơ học và một đầu của giàn được kết nối với cột trung tâm bằng ổ lăn, Đầu kia được đỡ trên rãnh tròn ở phần trên của tường chắn nhà kho, và chuyển động quay của giàn thu hồi là được điều khiển bởi bánh xe di chuyển trên đường tròn.Bộ thu hồi giàn có kết cấu chắc chắn và phần lớn trọng lượng của giàn được chịu bởi tường chắn, điều này giúp cải thiện đáng kể trạng thái ứng suất của cột trung tâm và làm cho hoạt động đáng tin cậy hơn.
Cơ cấu di chuyển bao gồm nhóm bánh xe dẫn động, hệ thống phát hiện và điều khiển điện di chuyển và hệ thống bôi trơn.Xét yêu cầu chuyển động hai chiều của giàn xoay trong điều kiện bất lợi nhất, hai bánh xe di chuyển được dùng làm bánh dẫn động.Bộ bánh xe được dẫn động cơ học bằng cách điều chỉnh tốc độ tần số thay đổi.Điều chỉnh tốc độ vô cấp của tốc độ di chuyển làm việc và tốc độ di chuyển không làm việc (để đảm bảo hoạt động bình thường và an toàn của máy xúc lật tròn, đặt tốc độ chậm và nhanh tương ứng theo điều kiện vận hành tại chỗ, tức là tốc độ di chuyển làm việc và di chuyển không làm việc tốc độ, vận tốc).Để đảm bảo rằng ứng suất của giàn là hợp lý và áp lực bánh xe của mỗi nhóm bánh xe dưới giàn là như nhau, giàn được gắn bản lề với hai nhóm bánh xe và mỗi điểm bản lề thông qua loại trục.Ngoài ra, ổ trục khớp được sử dụng tại phần kết nối giữa giàn và kết cấu đi bộ để đảm bảo rằng giàn có thể tự động thích ứng với sự thay đổi của đường đua.Việc bôi trơn từng ổ đỡ và trục bản lề của cơ cấu di chuyển thông qua bôi trơn tập trung bằng mỡ.



4. cơ chế luffing tuyên bố từ chối trách nhiệm:
Cơ chế lu lu bao gồm thiết bị truyền động, cụm trống, dây thép đôi và hệ thống điều khiển và phát hiện điện cao độ.Hoạt động lu lu của máy thu hồi cạp được hoàn thành thông qua cơ chế chia độ, để đạt được mục đích của việc thu hồi theo lớp.
Cơ chế lu lu sử dụng dây thép đôi cuộn dây đơn và cơ chế cân bằng được áp dụng tại giao điểm của hai dây thép để đảm bảo rằng ứng suất của dây thép bên trái và bên phải được cân bằng và làm việc an toàn hơn.
Thiết bị dẫn động của cơ cấu lu lu được điều khiển cơ học bằng cách chuyển đổi tần số và điều chỉnh tốc độ để kiểm soát chính xác sự biến đổi biên độ, để kiểm soát sự thay đổi của lượng thu hồi.Để đảm bảo an toàn và định vị chính xác và đáng tin cậy của cơ cấu ném bóng, thiết bị lái xe sử dụng hệ thống phanh kép



5. người khai hoang

(1) Máy xúc cạp sử dụng một đĩa xích để dẫn động xích con lăn, và sau đó xích con lăn dẫn động máy cạp để thu hồi.Phương pháp này có lực kéo lớn, lực cản tuyến tính nhỏ và độ bền.Đó là một phương pháp khai hoang kết hợp giữa khai hoang và vận chuyển.
(2) Máy gạt được cố định trên cơ cấu xích kép và đĩa xích được dẫn động bởi động cơ ở phía sau để chuyển động tròn.Máy cạp gạt vật liệu ở phần dưới của máy xếp vào phễu hình nón ở phần dưới của cột vua.
(3) Máy cạp sử dụng cấu trúc tấm gấp với độ nghiêng về phía trước ở cả hai mặt, được hàn bằng thép tấm và có đủ độ bền và độ cứng.Có răng cạo ở cả hai mặt của cạp.Cấu trúc này có thể cắt vật liệu theo phương một cách hiệu quả nhất và dao cạp không dính vào vật liệu và không quay trở lại.Thân máy cạp và xích con lăn được nối với nhau bằng bu lông cường độ cao, thuận tiện cho việc bảo dưỡng và tháo lắp.Xích có thể được chia thành xích gắn trong và xích ngoài tùy theo vị trí đặt con lăn.So với xích gắn trong, xích ngoài có ưu điểm là tiếng ồn thấp và không cần bảo trì
(4) Thiết bị dẫn động máy cạp bao gồm động cơ, hộp giảm tốc, khớp nối thủy lực, ... Thiết bị dẫn động có khả năng chống va đập và thuận tiện cho việc bảo trì.Thiết bị lái xe được trang bị điện kép an toàn và bảo vệ quá tải, và được trang bị thiết bị hấp thụ sốc tốt.
(5) Thiết bị căng của máy xúc cạp được đặt ở đĩa xích đầu.Thiết bị căng là căng thủy lực, với độ căng không đổi và dễ dàng vận hành và điều chỉnh.



6. hệ thống thủy lực

Hệ thống thủy lực của máy xúc lật chủ yếu bao gồm hệ thống thủy lực luffing máy xếp, hệ thống thủy lực căng xích cạp và hệ thống thủy lực căng bằng tay băng tải
Hệ thống thủy lực điều khiển luffing bao gồm đơn vị động cơ bơm chính, bộ van điều khiển, xi lanh dầu, cụm bồn chứa dầu, các phụ kiện thủy lực và đường ống thủy lực.Đường ống của xi lanh lu lu được trang bị van an toàn chống đứt đường ống và nhóm van an toàn.
Hệ thống thủy lực điều khiển xi lanh kéo căng bao gồm nhóm động cơ bơm, nhóm van điều khiển, bộ tích điện, xi lanh dầu, cụm bồn chứa dầu, các phụ kiện thủy lực và đường ống thủy lực.Có thể điều chỉnh lực căng của xylanh căng bằng van giảm áp tương ứng.

7. Hệ thống bôi trơn

Hệ thống bôi trơn tập trung của máy xúc lật bao gồm cơ cấu máy xếp, cơ cấu máy thu hồi, cơ cấu bánh xích vận chuyển máy cạp (xích lắp sẵn) và cơ cấu bánh răng hở.
Các điểm bôi trơn của cơ cấu xếp chồng: ổ trục lớn quay trên và dưới, điểm bản lề xi lanh dầu, điểm bản lề cánh tay đòn xếp và ổ trục trống.Phương pháp bôi trơn: hệ thống bôi trơn tập trung dòng kép tự động / hỗn hợp lũy tiến, với điều khiển PLC.
Các điểm bôi trơn của cơ cấu thu hồi: ổ trục lớn quay dưới, khối ròng rọc của cánh tay thu hồi, cơ cấu di chuyển, v.v.
Phương pháp bôi trơn: hệ thống bôi trơn tập trung dòng kép tự động / hỗn hợp lũy tiến, với điều khiển PLC.
Hệ thống bôi trơn giảm dầu của đĩa xích vận chuyển cạp bao gồm thùng dầu, công tắc mức chất lỏng, công tắc điện từ, van điều chỉnh giảm dầu và các phụ kiện đường ống, chủ yếu thực hiện việc bôi trơn bằng dầu của xích vận chuyển cạp ở cả hai phía.
Phương pháp bôi trơn: bôi trơn nhỏ giọt dầu tự động, lượng dầu nhỏ giọt có thể điều chỉnh và điều khiển PLC
Chế độ bôi trơn bánh răng mở quay: bôi trơn nhỏ giọt dầu tự động, và lượng bôi trơn được điều khiển bởi PLC.



8. hệ thống kiểm soát bụi phun nước

Hệ thống kiểm soát bụi phun nước trên thiết bị thu hồi dạng xếp chồng bao gồm máy bơm tăng áp, đường ống, bộ lọc, van tay, van điện, van một chiều, van xả tự động, đồng hồ áp suất, lưu lượng kế, đồng hồ đo mực nước và nhóm vòi phun.
Vị trí và chức năng của nhóm vòi phun như sau:
Xung quanh bên ngoài của phễu dưới ở phần đầu của băng tải xếp chồng cánh tay, nhóm vòi phun nước phun ra để tạo thành một bức màn nước dạng ô để kiểm soát bụi tạo ra do xếp chồng trong vòi phun.
2) Bộ phận tiếp nhận vật liệu của băng tải công xôn xếp chồng được bao bọc trong máng dẫn hướng.Phun nước vào cụm vòi phun để kiểm soát bụi trong máng dẫn hướng đóng.
3) Hệ thống phun phụ trợ: nó chủ yếu bao gồm hai máy phun từ xa, được lắp đặt ở cột trung tâm của bộ thu hồi chất xếp chồng.Đầu của cánh tay đòn phụ có thể ngăn chặn hiệu quả bụi trong kho chứa hàng.

9.đặc điểm kỹ thuật của máy xếp và máy xúc lật gầu
