Công suất 600tph Stockyard Stacker và Reclaimer cho Vật liệu số lượng lớn
Thông tin chi tiết sản phẩm:
Nguồn gốc: | Trung Quốc |
Hàng hiệu: | SSI-HDCZ |
Chứng nhận: | manufacture certificate |
Số mô hình: | Tùy chỉnh |
Thanh toán:
Số lượng đặt hàng tối thiểu: | 1 |
---|---|
Giá bán: | US $500,000-5,000,000/ Set |
chi tiết đóng gói: | Vỏ gỗ hoặc trần |
Thời gian giao hàng: | 6 tháng sau khi nhận được khoản thanh toán trước |
Điều khoản thanh toán: | L / C, D / A, D / P, T / T, Western Union, MoneyGram |
Khả năng cung cấp: | 40 bộ / năm |
Thông tin chi tiết |
|||
Sản phẩm: | Stockyard Stacker và Reclaimer | bức tranh: | PPG |
---|---|---|---|
Màu sắc: | Màu đỏ | Sức chứa: | 600 t / h |
Động cơ: | Thương hiệu châu âu | Nguồn năng lượng: | 380V 50HZ |
công việc thép: | thép chất lượng cao | xử lý vật liệu: | Than đá |
Điểm nổi bật: | 600tph Stacker và Reclaimer,Bulk material Portal Stacker Reclaimer |
Mô tả sản phẩm
Công suất 600tph của nhà máy xếp chồng và máy thu hồi để xếp và thu hồi vật liệu số lượng lớn

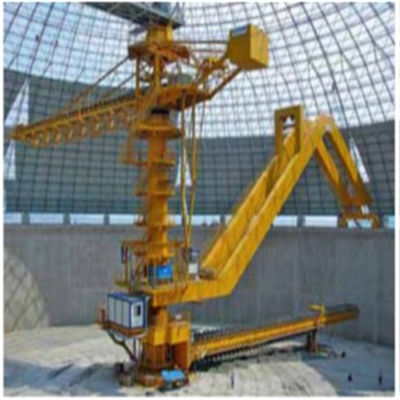

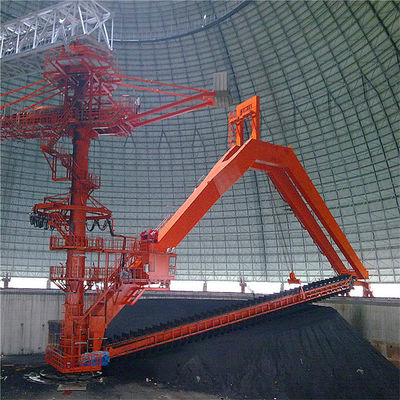

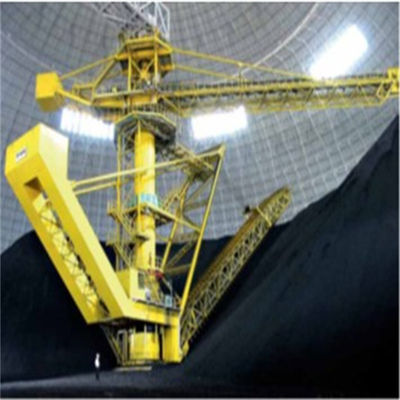

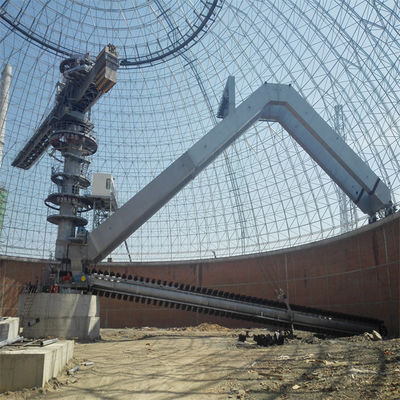

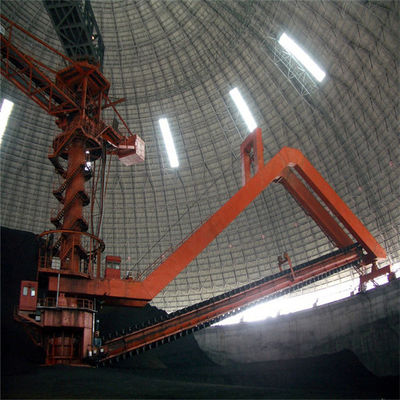

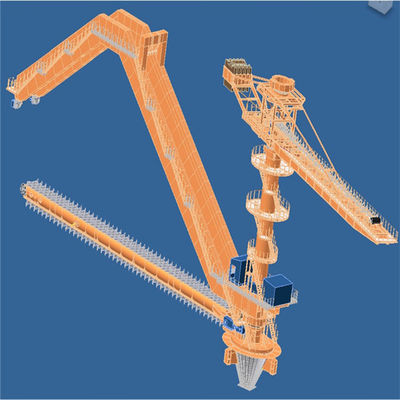

Máy xếp và máy xúc lật giàn tròn chủ yếu được sử dụng trong vật liệu xây dựng, than, luyện kim, điện, cảng và các ngành công nghiệp khác, và chủ yếu được sử dụng để xếp đá vôi hoặc than đá và các vật liệu rời khác.Công xôn của máy xếp được trang bị băng tải, băng tải này đi qua mái lưới kết cấu thép của nhà máy tập kết tròn từ băng tải trên giàn, và nguyên liệu đầu vào hoàn thành việc xếp hình nón vòng qua băng tải trên công xôn của người xếp chồng lên nhau;Người khai hoang hoàn thành công việc thu hồi thông qua ba quy trình liên kết: hệ thống di chuyển, hệ thống luffing và hệ thống cạp.Máy xúc cạp nạo nguyên liệu vào phễu hình nón dưới cột trung tâm dọc theo độ dốc của đống và xuất nguyên liệu qua máy cấp liệu rung và băng tải ngầm.
Tính năng
sản phẩm | Stacker và Reclaimer |
bức tranh | PPG |
màu sắc | màu đỏ |
sức chứa | 600 t / h |
tính cách | nhiệm vụ nặng nề |
lợi thế | Thiết kế mạnh mẽ |
ích lợi | mức độ bảo trì thấp |
xử lý vật liệu | than đá hoặc đá vôi |
Các thành phần chính của máy xếp và máy thu hồi hình tròn
1. Kết cấu thép xếp, băng tải đúc hẫng

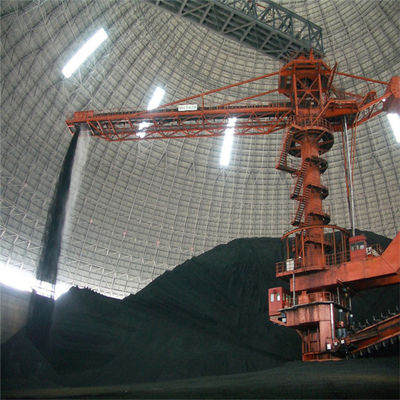

Xe nâng công xôn lấy cột trụ làm trung tâm, một đầu là băng tải kết cấu thép đúc hẫng, đầu còn lại là hộp đối trọng.Bộ phận quay vòng xếp chồng ở giữa được kết nối với cột trung tâm bằng ổ trục quay và bộ phận xếp chồng có thể quay bằng cách nối bánh răng trên bộ dẫn động quay vòng với bánh răng trên cột trung tâm.Nguyên liệu vào kho chứa hình tròn được bốc dỡ ở đầu băng tải công xôn và được xếp thẳng vào kho.Máy xếp quay theo một góc nhất định để xếp chồng dốc cho đến khi xếp thành đống hình khuyên.
Có hai loại kết cấu chính của máy xếp công xôn, loại cố định công xôn và loại công xôn.
So sánh hai loại ngăn xếp:
(1) Ưu điểm của máy xếp cố định là cấu trúc đơn giản và chi phí thấp.Nhược điểm là khi không xếp được phần dưới của máy xếp hoặc đống nguyên liệu thấp thì sự chênh lệch rất lớn, và bụi ở kho chứa nhiều hơn (kể cả có hệ thống phun).
(2) Máy xếp lu sử dụng xi lanh thủy lực để nâng hoặc hạ công xôn.Ưu điểm của nó là công xôn có thể nâng lên hạ xuống theo chiều cao chất xếp để giảm rơi vật liệu và tránh bụi bay.Đồng thời, nó có thể giảm chiều cao của cột trung tâm và giảm chi phí.Điểm bất lợi là cấu trúc phức tạp hơn.
2. Cột vua và cơ chế quay của máy xếp và máy thu hồi hình tròn
(1) Cột vua của người khai hoang xếp chồng nằm ở trung tâm của kho dự trữ hình tròn.Nó là một thành phần quan trọng của bộ thu hồi chất xếp chồng.Nó không chỉ chịu tải của các thành phần chính và giàn đầu vào mà còn là trung tâm lắp đặt của các thành phần.Do đó, yêu cầu về quy trình sản xuất và lắp đặt của nó rất cao.Nó được làm bằng thép tấm cuộn thành hình trụ và hàn và lắp ráp.Mô hình tiện ích được cung cấp với cấu trúc thép xếp chồng, ổ trục lăn cho bộ phận quay xếp chồng và một dây kéo cáp kết nối các bộ phận thiết bị khác nhau
(2) Phần trên cùng của cột vua là bộ phận quay xếp chồng, phần trên của nó được kết nối với giàn băng tải đi vào kho chứa hình tròn thông qua ổ trục quay và đóng vai trò như một điểm hỗ trợ cho tải trọng của giàn và phần dưới được liên kết với cột giữa thông qua ổ trục quay.
(3) Để cho phép thiết bị ổ trục quay có thể chịu lực dọc, lực ngang và mômen lật lớn, loại hỗ trợ ổ trục quay được sử dụng.Ổ trục quay được bảo vệ bằng một tấm che bụi.Cấu trúc của nó có thể thích ứng với môi trường làm việc khắc nghiệt và có các chức năng ngăn bụi, ngăn ngâm nước, tiếp nhiên liệu, làm sạch và bảo trì.
