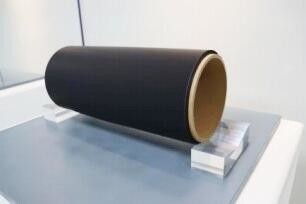

Lớp khuếch tán khí Gdl

Mô tả sản phẩm

SSI-GH là công ty đầu tiên ở Trung Quốc sử dụng quy trình cuộn để tạo ra các lớp khuếch tán khí.Hiện tại, chiều rộng tối đa của sản phẩm có thể đạt tới 1,2m, phù hợp hơn cho sản xuất tự động. Sản phẩm có độ dẫn điện tử mạnh hơn, khả năng quản lý nước mạnh hơn, độ thoáng khí tuyệt vời, độ bền cơ học cao, độ cứng và tính linh hoạt phù hợp, tính ổn định hóa học tuyệt vời và ổn định nhiệt với ưu điểm siêu mỏng, kết cấu chặt chẽ và cân bằng bề mặt để có độ bền cao.Chúng tôi đã nhận ra việc sản xuất toàn bộ quy trình và kiểm soát chất lượng quy trình trực tuyến từ lớp khuếch tán khí-giấy carbon-giấy cơ sở, đồng thời có tính nhất quán của sản phẩm tốt hơn và một số chỉ số hiệu suất sản phẩm đã đạt đến trình độ tiên tiến quốc tế.Hiện tại, chúng tôi đã cho ra đời các sản phẩm lớp khuếch tán khí phù hợp với pin nhiên liệu hydro làm mát bằng không khí, pin nhiên liệu hydro làm mát bằng chất lỏng và cực âm của máy điện phân sản xuất hydro điện phân nước PEM.

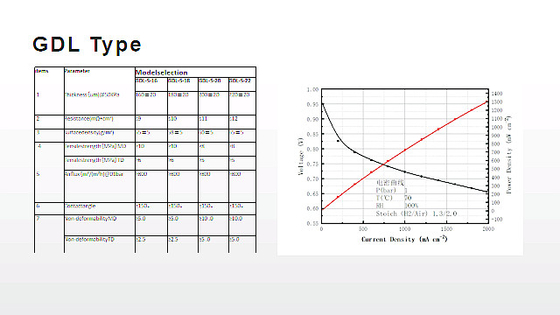

Loại lớp khuếch tán khí cho pin nhiên liệu hydro được làm mát

mặt hàng	Tham số	Lựa chọn mô hình cho pin nhiên liệu
		GDL-S-16	GDL-S-18	GDL-S-20	GDL-S-22
1	Độ dày (um) @ 50KPa	160±20	180±20	200±20	220±20
	Độ dày (um) @ 1Mpa	125±20	150 ± 20	160±20	170±20
2	Điện trở(mΩ•cm²)@1Mpa	≤9	≤10	≤11	≤12
3	mật độ bề mặt (g/m²)	55±5	58±5	60±5	65±5
4	Độ bền kéo MD(MPa)	≥10	≥10	≥8	≥8
	Độ bền kéo TD(MPa)	≥6	≥6	≥5	≥5
5	Lưu lượng khí(m³/(m²h) @0.1bar	≥800	≥800	≥800	≥800
6	Khả năng phân cực(V)*@1500mA/cm²	≥0,65	≥0,65	≥0,65	≥0,65
	Khả năng phân cực(V)*@2000mA/cm²	≥0,60	≥0,60	≥0,60	≥0,60
7	Góc tiếp xúc	≥150°	≥150°	≥150°	≥150°
số 8	Độ cứng MD	≥5,0	≥5,0	≥10,0	≥10,0
	Độ cứng TD	≥2,5	≥2,5	≥5,0	≥5,0

Áp dụng cho ngăn xếp pin nhiên liệu, mô-đun pin nhiên liệu, tích hợp hệ thống xe chạy bằng pin nhiên liệu.

Bảng lựa chọn GDL cho tế bào điện phân

mặt hàng	Tham số	Lựa chọn mô hình cho tế bào điện phân
		GDL-D-24	GDB-D-22F	GDB-D-22
1	Độ dày (um) @ 50KPa	240±20	220±20	220±20
	Độ dày (um) @ 1Mpa	210±15	180±15	180±15
2	Điện trở(mΩ•cm²)@1Mpa	≤9	≤9	≤9
3	mật độ bề mặt (g/m²)	100±5	85±5	85±5
4	Độ bền kéo MD(MPa)	≥9	≥9	≥9
	Độ bền kéo TD(MPa)	≥6	≥6	≥6
5	Lưu lượng khí(m³/(m²h) @0.1bar	≥800	≥800	≥800
7	Góc tiếp xúc (phía MPL)MPL	≥140°	/	/
	Góc tiếp xúc (Mặt giấy carbon)	≥120°	≥120°	≤90°
số 8	Độ cứng MD	≥11	≥11	≥11
	Độ cứng TD	≥6	≥6	≥6

Áp dụng cho thiết bị sản xuất hydro nước điện phân màng trao đổi proton (PEM).

Bảng lựa chọn GDL cho pin nhiên liệu hydro làm mát bằng không khí

mặt hàng	Tham số	Lựa chọn mô hình cho hàng không vũ trụ & nhà máy điện
		GDL-F-20	GDL-F-22
1	Độ dày (um) @ 50KPa	200±20	220±20
	Độ dày (um) @ 1Mpa	150 ± 15	165±15
2	Điện trở(mΩ•cm²)@1Mpa	≤8,5	≤9
3	mật độ bề mặt (g/m²)	60±5	65±5
4	Độ bền kéo MD(MPa)	≥8	≥8
	Độ bền kéo TD(MPa)	≥5	≥5
5	Độ thấm khí(m³/(m²h)@0.1bar	≥900	≥900
7	Góc tiếp xúc(phía MPL)(MPL)	≥140°	≥140°
	Góc tiếp xúc (Mặt giấy carbon)	≥120°	≥120°
số 8	Độ cứng MD	≥10	≥10
	Độ cứng TD	≥5	≥5

Nộp đơn :
Máy bay không người lái hydro; Xe đạp hydro; Điện di.

Cụm TP.	Sản lượng hàng năm của GDL	Chiều rộng GDL
Thâm Quyến	Một trăm ngàn mét vuông	400mm
thiên tân	Một triệu mét vuông	Chiều rộng tối đa có thể đạt tới 1,2m, tùy thuộc vào nhu cầu của khách hàng.

Đặc trưng

dẫn điện mạnh
Khả năng quản lý nước mạnh
tính thấm khí tuyệt vời
độ bền cơ học cao
độ bền lâu
Bề mặt nhẵn

GDL cho Hiệu suất của pin nhiên liệu được đo theo lô sản xuất hàng loạt:0,655 V@2000 mA/cm2
