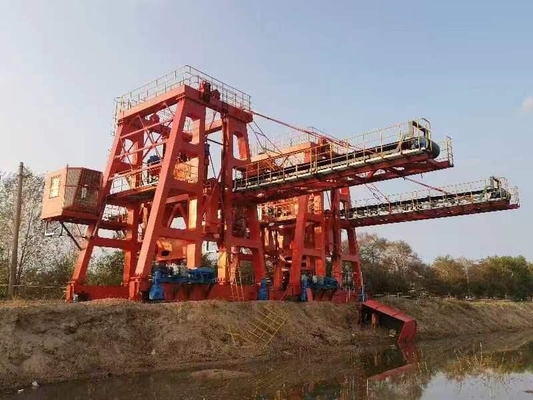

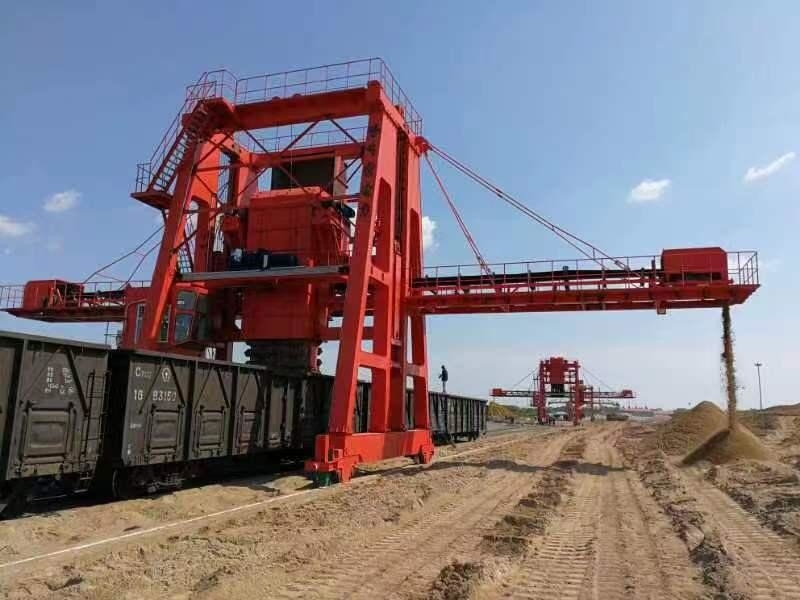

Công ty điện Thiết bị xếp dỡ hàng hóa số lượng lớn Máy xúc xích bằng đá vôi

Mô tả sản phẩm

công ty điện lực máy xúc xích gầu đá vôi

1. Giới thiệu

Cơ cấu gầu xúc xích là một hàng đôi, cơ cấu gầu xích truyền động đơn, và xích là xích xe tăng quân sự có bước răng là 203mm.Thân xô được làm bằng vật liệu chịu mài mòn nm400 và phải cung cấp báo cáo kiểm tra chất lượng thép gốc cùng với hàng hóa.Tấm sau của cơ cấu gầu xích được lắp đặt, và phần dưới cùng được trang bị thiết bị làm sạch cạp.Cạp dày 30mm và rộng 800mm và được kết nối với các tấm "s" ở cả hai mặt.Thông qua hoạt động nhanh chóng của xe đẩy, xe đẩy có thể được làm sạch và cạnh dao có thể được bảo vệ khỏi trầy xước xe đẩy.Tỷ lệ làm sạch lớn hơn 99%.Đảm bảo rằng số lượng còn lại trong thùng xe dưới 1 tấn.Chiều cao nâng của gầu xích được thiết kế theo tiêu chuẩn toa xe 60t / 70t hiện nay, vị trí tĩnh không ảnh hưởng đến việc đi lại của cả toa xe.

Cơ chế tời treo

Cấu tạo và cách bố trí của cơ cấu tời kéo lu.Bộ tời được đặt ở giữa.Giám sát video để đảm bảo an toàn và độ tin cậy cũng như việc lựa chọn và tính toán các bộ phận tuân theo các điều khoản liên quan trong GB / t3811.

Cơ cấu luffing bao gồm một động cơ, phanh đĩa hoặc bánh xe, khớp nối, bộ giảm tốc răng cứng, thiết bị tang trống, thiết bị ròng rọc trên, v.v.

Có giới hạn cho cả nâng và hạ ở vị trí cực hạn.

Trống được làm bằng Q345B, hàn và tạo hình, và có cấu trúc trục ngắn.Khi trống được hàn theo từng đoạn, mối hàn giáp chu vi phải được phát hiện khuyết tật siêu âm 100%.Xử lý nhiệt phải được tiến hành sau khi hàn để loại bỏ ứng suất.NDT cho trục sơ khai.

Trên tang phải có ít nhất 2,5 vòng dây thép còn lại khi gầu xích được hạ xuống vị trí giới hạn.Kẹp cho dây thép được lắp trên mặt của tang trống không ít hơn bốn.

Thiết bị ròng rọc cố định sử dụng ròng rọc liên kết, được đặt trên mặt phẳng phía trên của khung xe đẩy, giữ không gian bảo trì.Tỷ lệ giữa đường kính dây cáp với puli và đường kính rãnh dây tang trống phải đáp ứng các yêu cầu của mã thiết kế cầu trục.

2. Đặc điểm kỹ thuật của máy xúc xích gầu đá vôi

Nhiệm vụ làm việc: 3 ca làm việc nặng nhọc, 365 ngày mỗi năm

Công suất dỡ hàng: 350t / h

Khoảng cách đường sắt: 6000mm

Nguồn cung cấp: cuộn cáp (nguồn), ít hơn 200

Công suất: 380-400V

Tần số: 50Hz

Tỷ lệ dỡ hàng: ≥95%

Công suất tiêu thụ: 145KW

3. Các thông số khác

3.1 Cơ khí du lịch: 8 bánh và 4 tay lái.

Mô hình động cơ: YX3-132

quyền lực: 7,5KW × 4

tốc độ: 1450r / phút

công suất của VFD: 30KW hạng nặng (Seimens / ABB)

mô hình hộp giảm tốc: Loạt hộp giảm tốc răng cứng (Flender / SEW)

tốc độ di chuyển: 1,9 ~ 20m / phút (VFD)

Đường kính bánh xe: Φ630mm

Không có bánh xe: 8

Áp suất bánh xe tối đa: 15t

Khoảng cách đường sắt: 6000mm

3.2.thang máy xô

Mô hình động cơ: YZ225M-

quyền lực: 30KW × 2 台

Mô hình giảm tốc răng cứng: ZQA500-3 / 4-15.75 (SEW / Flender)

Tỷ lệ: 15,75

tốc độ (tốc độ dây chuyền): 95,7m / phút

thể tích của gầu: 43L

chiều rộng của gầu: 1100mm

loại chuỗi: xích xe tăng quân sự hai hàng

sân T203mm

nhiệm vụ công việc: nhiệm vụ nặng nề

3.3 Tời kéo

Mô hình động cơ: YZ225M-8

quyền lực: 22KW

tốc độ: 750r / phút

loại hộp giảm tốc: ZQA650-48.57-8

tỷ lệ: 48,57

tốc độ tời: V = 2,37m / phút

3.4, Băng tải gắn trên công xôn

Băng tải: một cách để xả,

Thiết bị truyền: YDΦ630-1000-2.5

quyền lực: 15KW

uốn cong ròng rọc: Φ500

tốc độ: V = 3,15m / s

chiều rộng: B = 1000mm

công suất vận chuyển: Q = 800t / h

máy làm sạch băng tải: lưỡi được làm bằng polyurethane

bảng ngày cơ học chính
